Java Agent原理解析

在遇到性能问题时经常使用的诊断工具如arthas和btrace都是基于Java Agent实现的。Java Agent 是一个Jar包，启动方式和普通Jar包不同，对于普通的Jar包，通过指定类的main函数进行启动，但是Java Agent并不能单独启动，必须依附在一个Java应用程序运行。本章先实现一个简单的Java Agent，然后对Java Agent的初始化和底层实现源码做分析。

6.1 Java Agent 基础

6.1.1 实现一个简单的Java Agent

Agent类的代码如下：

java

package org.example;
import java.lang.instrument.Instrumentation;

public class Agent {
    // 以vm参数的方式载入，在Java程序的main方法执行之前执行
    public static void premain(String agentArgs, Instrumentation inst) {
        System.out.println("premain run");
    }
    // 以Attach的方式载入，在Java程序启动后执行
    public static void agentmain(String agentArgs, Instrumentation inst) {
        System.out.println("agentmain run");
    }
}

需要在agentmain或者premain方法中实现具体的Agent逻辑，如读取线程状态、监控数据和修改类的字节码等。

因为Java Agent的特殊性，还需要一些特殊的配置，在META-INF目录下创建MANIFEST.MF文件，这部分可以手动生成也可以使用maven插件自动生成，这里建议使用maven插件自动生成。在pom.xml文件中添加如下插件配置，其中Premain-Class和Agent-Class的配置值为上面Agent类的全限定名称。配置如下：

java

<build>
    <plugins>
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-jar-plugin</artifactId>
            <version>2.4</version>
            <configuration>
                <archive>
                    <manifestEntries>
                        <Premain-Class>org.example.Agent</Premain-Class>
                        <Agent-Class>org.example.Agent</Agent-Class>
                        <Can-Redefine-Classes>true</Can-Redefine-Classes>
                        <Can-Retransform-Classes>true</Can-Retransform-Classes>
                        <Can-Set-Native-Method-Prefix>true</Can-Set-Native-Method-Prefix>
                    </manifestEntries>
                </archive>
            </configuration>
        </plugin>
    </plugins>
</build>

将工程编译后的输出jar包解压，查看META-IN/MANIFEST.MF文件如下，可以看出Java Agent的入口类org.example.Agent已经被写入到文件中。

text

Manifest-Version: 1.0
Premain-Class: org.example.Agent
Archiver-Version: Plexus Archiver
Built-By: root
Agent-Class: org.example.Agent
Can-Redefine-Classes: true
Can-Retransform-Classes: true
Can-Set-Native-Method-Prefix: true
Created-By: Apache Maven 3.6.3
Build-Jdk: 1.8.0_261

6.1.2 加载Agent

一个Java Agent既可以在程序运行前加载，也可以在程序运行后动态加载，两者区别主要是Agent初始化的时机不一样。

命令行方式启动

在JVM命令行中添加如下参数：

java

-javaagent:/path/to/your/jarpath[=options]

其中options参数是可选择的，如jacoco agent的启动参数如下：

java

java -javaagent:jacocoagent.jar=includes=*,output=tcpserver,port=6300,address=localhost,append=true -jar application.jar

premain方法允许有如下2种方法签名：

java

public static void premain(String agentArgs, Instrumentation inst);
public static void premain(String agentArgs);

当以上两种方式都存在时，带有Instrumentation参数的方法的优先级更高，会被JVM优先调用。这里以命令行形式在SpringBoot应用中加载一个Java Agent。

java

java -javaagent:/path/to/your/my-agent-1.0.jar -jar application.jar

服务启动的终端日志可以看到"premain run"输出。

运行时动态加载

应用程序启动之后，通过JVM提供的Attach机制来加载Java Agent，在前面的章节详细介绍了Attach机制，这里不再重复。

6.1.3 Agent的功能开关

以下是Agent jar包的Manifest Attributes的定义：

Premain-Class

指定应用启动前加载的Agent的入口类。

Agent-Class

指定运行时加载的Agent的入口类。

Boot-Class-Path

指定Agent的依赖jar包的加载路径，该路径下的jar包在Agent加载之前由启动类加载器加载。

Can-Redefine-Classes

是否允许Agent对类进行重新定义，默认值为false。

Can-Retransform-Classes

是否允许Agent对类进行重新转换，默认值为false。

Can-Set-Native-Method-Prefix

是否能设置Agent所需的本机方法前缀。如果设置为true，即允许当前Agent给native方法设置前缀，可以间接实现native方法的字节码的修改。

上面的6个属性在Java Agent中都会使用。可以参考官方文档：

官方文档： https://docs.oracle.com/javase/8/docs/api/java/lang/instrument/compact3-package-summary.html

一个Agent的jar包中可以同时存在Premain-Class和Agent-Class，当Java Agent以命令行方式启动，仅使用Premain-Class，而忽略Agent-Class，以运行时启动Java Agent，则相反。

6.1.4 Java Agent Debug

在分析Java Agent的初始化源码之前，我们先来看下如何对Agent的代码进行debug，这个在定位Agent的问题时非常重要。

启动应用

在Springboot应用中的JVM启动参数中增加jdwp和Java Agent，如下所示：

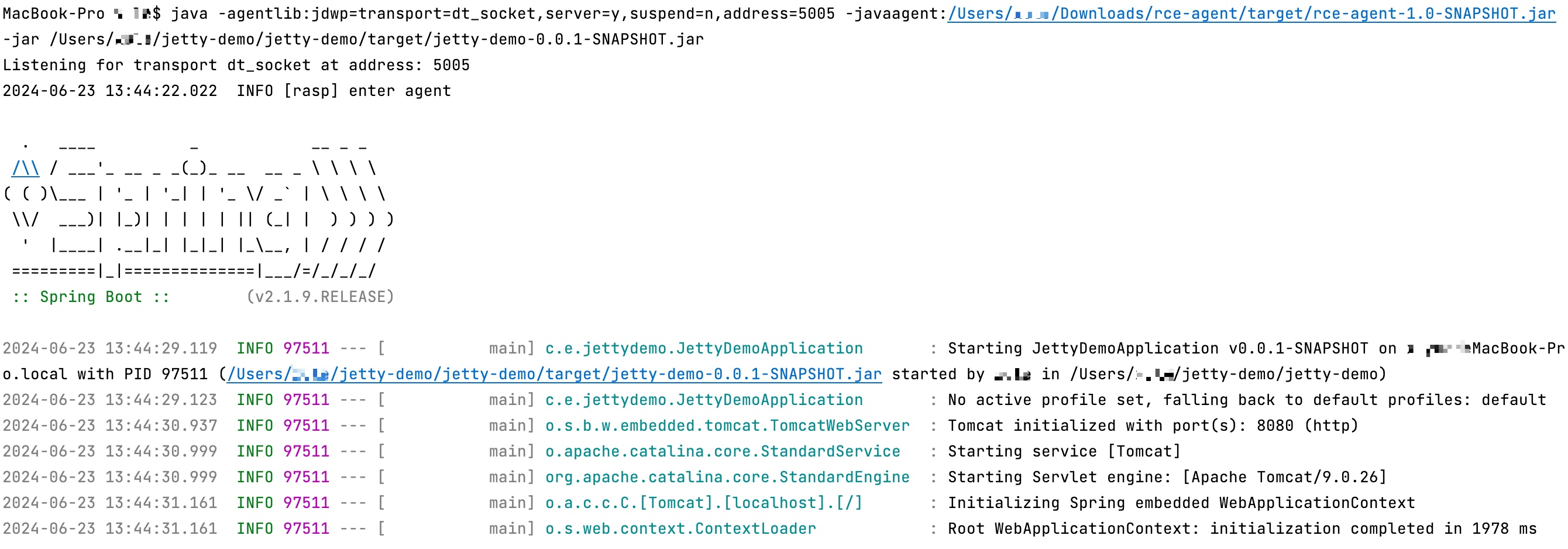

图6-1 对命令执行底层代码debug

图6-1 对命令执行底层代码debug

启动命令如下：

java

java -agentlib:jdwp=transport=dt_socket,server=y,suspend=n,address=5005 -javaagent:rce-agent-1.0-SNAPSHOT.jar -jar jetty-demo-0.0.1-SNAPSHOT.jar

在Java Agent工程中增加debug调试参数

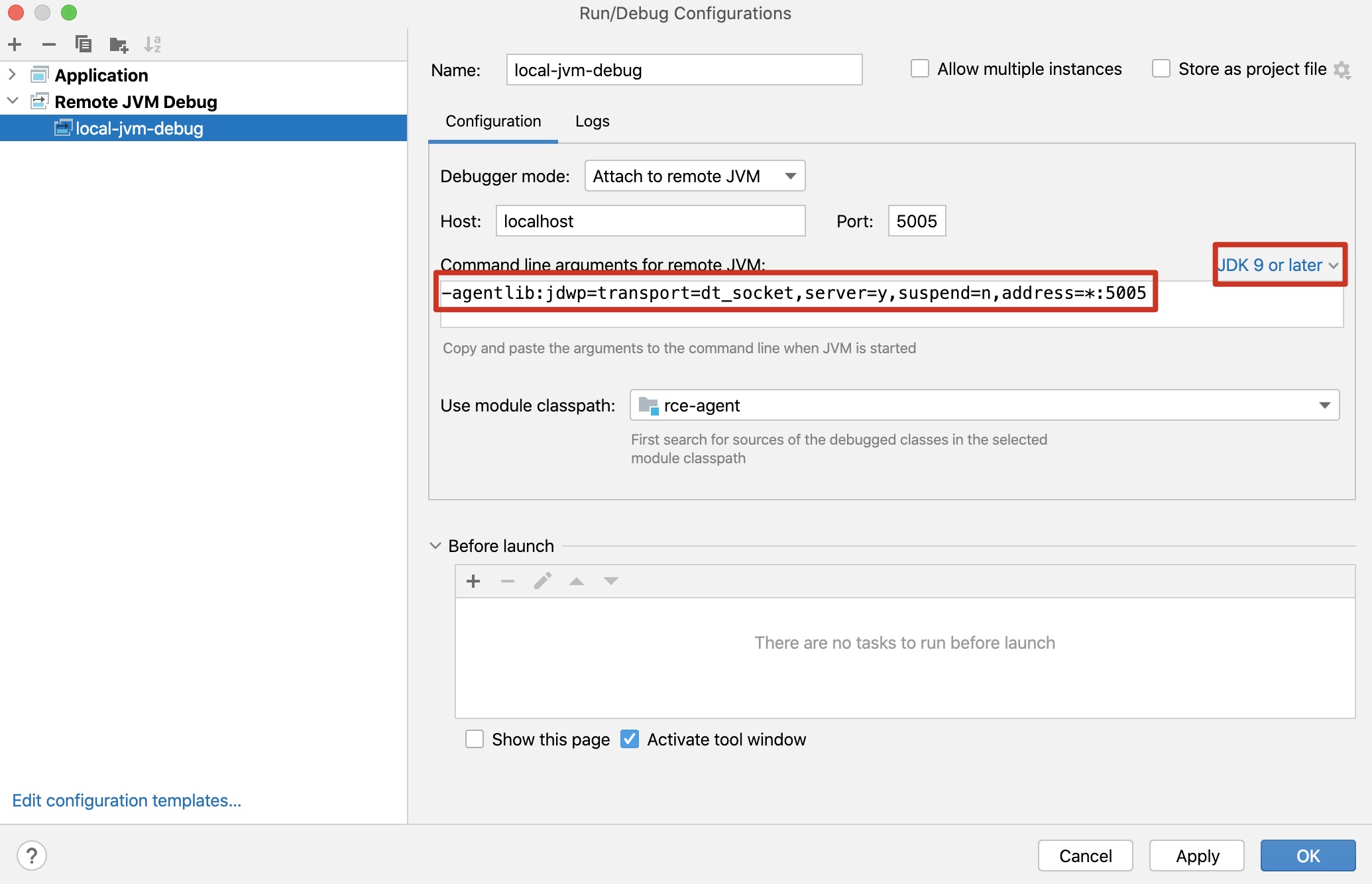

图6-2 对命令执行底层代码debug

图6-2 对命令执行底层代码debug

在Java Agent源码上设置断点并运行debug

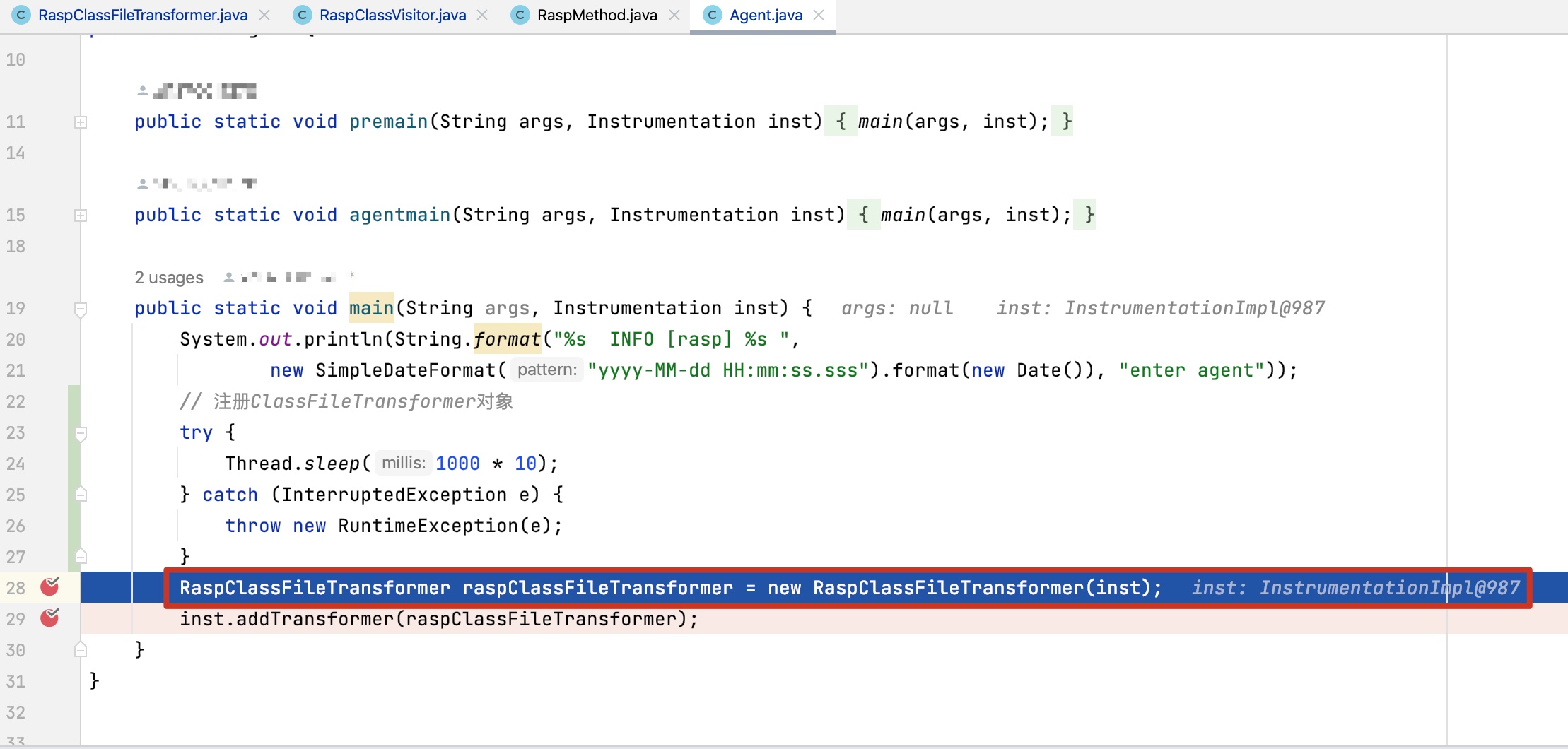

图6-3 在premain入口处方法增加断点

图6-3 在premain入口处增加断点 premain入口的debug断点比较难设置，可以在进入premain方法时设置一定的延时。

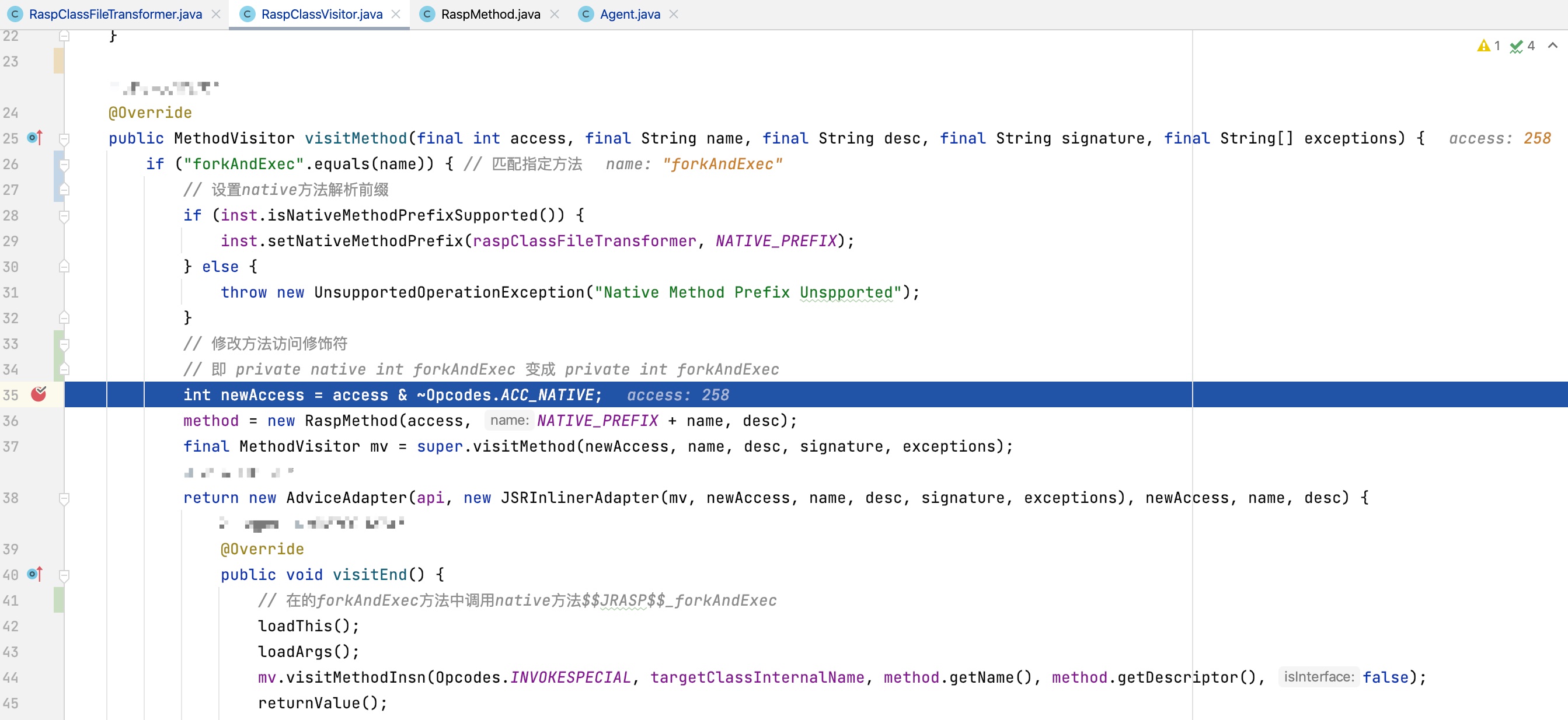

图6-4 在visitMethod方法处增加断点

图6-4 在visitMethod方法处增加断点

6.2 Agent加载源码解析

https://blog.51cto.com/u_16213564/7607442

6.2.1 javaagent参数解析

在JVM启动时，会读取JVM命令行参数如堆空间、元空间和线程栈大小等，初始化时解析的参数众多，因此本文仅关注agent相关的参数如：agentlib、agentpath和javaagent。在JVM启动时将"-javaagent:/path/to/your/agent.jar"添加到启动参数后，就可以被JVM加载和初始化。来看下这部分逻辑的实现。JVM的启动参数都在parse_each_vm_init_arg中解析，下面的代码片段是javaagent的解析代码。

java

jint Threads::create_vm(JavaVMInitArgs* args, bool* canTryAgain){
    // ...
    jint parse_result=Arguments::parse(args);
    if(parse_result!=JNI_OK)return parse_result;
    // ...
}

Arguments类负责解析参数，来看下parse成员方法的实现：

jdk11/src/hotspot/share/runtime/arguments.cpp

c++

jint Arguments::parse(const JavaVMInitArgs* initial_cmd_args) {
  assert(verify_special_jvm_flags(), "deprecated and obsolete flag table inconsistent");

  // Initialize ranges, constraints and writeables
  JVMFlagRangeList::init();
  JVMFlagConstraintList::init();
  JVMFlagWriteableList::init();

  // If flag "-XX:Flags=flags-file" is used it will be the first option to be processed.
  const char* hotspotrc = ".hotspotrc";
  bool settings_file_specified = false;
  bool needs_hotspotrc_warning = false;
  ScopedVMInitArgs initial_java_tool_options_args("env_var='JAVA_TOOL_OPTIONS'");
  ScopedVMInitArgs initial_java_options_args("env_var='_JAVA_OPTIONS'");

  // Pointers to current working set of containers
  JavaVMInitArgs* cur_cmd_args;
  JavaVMInitArgs* cur_java_options_args;
  JavaVMInitArgs* cur_java_tool_options_args;

  // Containers for modified/expanded options
  ScopedVMInitArgs mod_cmd_args("cmd_line_args");
  ScopedVMInitArgs mod_java_tool_options_args("env_var='JAVA_TOOL_OPTIONS'");
  ScopedVMInitArgs mod_java_options_args("env_var='_JAVA_OPTIONS'");


  jint code =
      parse_java_tool_options_environment_variable(&initial_java_tool_options_args);
  if (code != JNI_OK) {
    return code;
  }

  code = parse_java_options_environment_variable(&initial_java_options_args);
  if (code != JNI_OK) {
    return code;
  }

  code = expand_vm_options_as_needed(initial_java_tool_options_args.get(),
                                     &mod_java_tool_options_args,
                                     &cur_java_tool_options_args);
  if (code != JNI_OK) {
    return code;
  }

  code = expand_vm_options_as_needed(initial_cmd_args,
                                     &mod_cmd_args,
                                     &cur_cmd_args);
  if (code != JNI_OK) {
    return code;
  }

  code = expand_vm_options_as_needed(initial_java_options_args.get(),
                                     &mod_java_options_args,
                                     &cur_java_options_args);
  if (code != JNI_OK) {
    return code;
  }

  const char* flags_file = Arguments::get_jvm_flags_file();
  settings_file_specified = (flags_file != NULL);

  if (IgnoreUnrecognizedVMOptions) {
    cur_cmd_args->ignoreUnrecognized = true;
    cur_java_tool_options_args->ignoreUnrecognized = true;
    cur_java_options_args->ignoreUnrecognized = true;
  }

  // Parse specified settings file
  if (settings_file_specified) {
    if (!process_settings_file(flags_file, true,
                               cur_cmd_args->ignoreUnrecognized)) {
      return JNI_EINVAL;
    }
  } else {
#ifdef ASSERT
    // Parse default .hotspotrc settings file
    if (!process_settings_file(".hotspotrc", false,
                               cur_cmd_args->ignoreUnrecognized)) {
      return JNI_EINVAL;
    }
#else
    struct stat buf;
    if (os::stat(hotspotrc, &buf) == 0) {
      needs_hotspotrc_warning = true;
    }
#endif
  }

  if (PrintVMOptions) {
    print_options(cur_java_tool_options_args);
    print_options(cur_cmd_args);
    print_options(cur_java_options_args);
  }

  // Parse JavaVMInitArgs structure passed in, as well as JAVA_TOOL_OPTIONS and _JAVA_OPTIONS
  jint result = parse_vm_init_args(cur_java_tool_options_args,
                                   cur_java_options_args,
                                   cur_cmd_args);

  if (result != JNI_OK) {
    return result;
  }

  // Call get_shared_archive_path() here, after possible SharedArchiveFile option got parsed.
  SharedArchivePath = get_shared_archive_path();
  if (SharedArchivePath == NULL) {
    return JNI_ENOMEM;
  }

  // Set up VerifySharedSpaces
  if (FLAG_IS_DEFAULT(VerifySharedSpaces) && SharedArchiveFile != NULL) {
    VerifySharedSpaces = true;
  }

  // Delay warning until here so that we've had a chance to process
  // the -XX:-PrintWarnings flag
  if (needs_hotspotrc_warning) {
    warning("%s file is present but has been ignored.  "
            "Run with -XX:Flags=%s to load the file.",
            hotspotrc, hotspotrc);
  }

  if (needs_module_property_warning) {
    warning("Ignoring system property options whose names match the '-Djdk.module.*'."
            " names that are reserved for internal use.");
  }

#if defined(_ALLBSD_SOURCE) || defined(AIX)  // UseLargePages is not yet supported on BSD and AIX.
  UNSUPPORTED_OPTION(UseLargePages);
#endif

  ArgumentsExt::report_unsupported_options();

#ifndef PRODUCT
  if (TraceBytecodesAt != 0) {
    TraceBytecodes = true;
  }
  if (CountCompiledCalls) {
    if (UseCounterDecay) {
      warning("UseCounterDecay disabled because CountCalls is set");
      UseCounterDecay = false;
    }
  }
#endif // PRODUCT

  if (ScavengeRootsInCode == 0) {
    if (!FLAG_IS_DEFAULT(ScavengeRootsInCode)) {
      warning("Forcing ScavengeRootsInCode non-zero");
    }
    ScavengeRootsInCode = 1;
  }

  if (!handle_deprecated_print_gc_flags()) {
    return JNI_EINVAL;
  }

  // Set object alignment values.
  set_object_alignment();

#if !INCLUDE_CDS
  if (DumpSharedSpaces || RequireSharedSpaces) {
    jio_fprintf(defaultStream::error_stream(),
      "Shared spaces are not supported in this VM\n");
    return JNI_ERR;
  }
  if ((UseSharedSpaces && FLAG_IS_CMDLINE(UseSharedSpaces)) ||
      log_is_enabled(Info, cds)) {
    warning("Shared spaces are not supported in this VM");
    FLAG_SET_DEFAULT(UseSharedSpaces, false);
    LogConfiguration::configure_stdout(LogLevel::Off, true, LOG_TAGS(cds));
  }
  no_shared_spaces("CDS Disabled");
#endif // INCLUDE_CDS

  return JNI_OK;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176

c++

jint Arguments::parse_each_vm_init_arg(const JavaVMInitArgs* args, bool* patch_mod_javabase, JVMFlag::Flags origin) {
  const char* tail;
  // 依次遍历每一个启动参数
  for (int index = 0; index < args->nOptions; index++) {
    const JavaVMOption* option = args->options + index;
    // 其他参数省略

    // -agentlib、-agentpath参数解析
    if (match_option(option, "-agentlib:", &tail) ||
          (is_absolute_path = match_option(option, "-agentpath:", &tail))) {
      if(tail != NULL) {
        const char* pos = strchr(tail, '=');
        size_t len = (pos == NULL) ? strlen(tail) : pos - tail;
        char* name = strncpy(NEW_C_HEAP_ARRAY(char, len + 1, mtArguments), tail, len);
        name[len] = '\0';

        char *options = NULL;
        if(pos != NULL) {
          options = os::strdup_check_oom(pos + 1, mtArguments);
        }
        add_init_agent(name, options, is_absolute_path);
      }
    // -javaagent参数解析
    } else if (match_option(option, "-javaagent:", &tail)) {
      if (tail != NULL) {
        size_t length = strlen(tail) + 1;
        char *options = NEW_C_HEAP_ARRAY(char, length, mtArguments);
        jio_snprintf(options, length, "%s", tail);
        // 添加一个instrument agent
        add_instrument_agent("instrument", options, false);
      }
    }
    // ...
  return JNI_OK;
}

add_instrument_agent方法主要是将agent参数封装为AgentLibrary对象加入到一个链表中，代码如下：

c++

// -agentlib and -agentpath arguments
static AgentLibraryList _agentList;

void Arguments::add_instrument_agent(const char* name, char* options, bool absolute_path) {
  _agentList.add(new AgentLibrary(name, options, absolute_path, NULL, true));
}

6.2.2 agentlib 加载

agent 的初始化与

jdk11/src/hotspot/share/runtime/thread.cpp

c++

jint Threads::create_vm(JavaVMInitArgs* args, bool* canTryAgain) {

    // vm的其他部分初始化代码

    // 启动agent
    if (Arguments::init_agents_at_startup()) {
        create_vm_init_agents();
    }
}

create_vm_init_agents方法的实现如下：

c++

void Threads::create_vm_init_agents() {
  extern struct JavaVM_ main_vm;
  AgentLibrary* agent;

  JvmtiExport::enter_onload_phase();

  // 遍历agentList链表并调用Agent_OnLoad完成agent初始化
  for (agent = Arguments::agents(); agent != NULL; agent = agent->next()) {
    OnLoadEntry_t  on_load_entry = lookup_agent_on_load(agent);

    if (on_load_entry != NULL) {
      // 调用 Agent_OnLoad 函数
      jint err = (*on_load_entry)(&main_vm, agent->options(), NULL);
      if (err != JNI_OK) {
        vm_exit_during_initialization("agent library failed to init", agent->name());
      }
    } else {
      vm_exit_during_initialization("Could not find Agent_OnLoad function in the agent library", agent->name());
    }
  }
  JvmtiExport::enter_primordial_phase();
}

6.2.2 方法调用

6.2.3 JPLISAgent

6.3 JVMTI 接口

6.3.1 JVMTI 1.0版本

参考文档：https://docs.oracle.com/javase/8/docs/technotes/guides/troubleshoot/index.html

6.3.2 JVMTI 1.1版本

https://docs.oracle.com/en/java/javase/20/docs/specs/jvmti.html

Java Agent原理解析 ​

6.1 Java Agent 基础 ​

6.1.1 实现一个简单的Java Agent ​

6.1.2 加载Agent ​

6.1.3 Agent的功能开关 ​

6.1.4 Java Agent Debug ​

6.2 Agent加载源码解析 ​

6.2.1 javaagent参数解析 ​

6.2.2 agentlib 加载 ​

6.2.2 方法调用 ​

6.2.3 JPLISAgent ​

6.3 JVMTI 接口 ​

6.3.1 JVMTI 1.0版本 ​

6.3.2 JVMTI 1.1版本 ​

6.5 实现一个native agent ​

Java Agent原理解析

6.1 Java Agent 基础

6.1.1 实现一个简单的Java Agent

6.1.2 加载Agent

6.1.3 Agent的功能开关

6.1.4 Java Agent Debug

6.2 Agent加载源码解析

6.2.1 javaagent参数解析

6.2.2 agentlib 加载

6.2.2 方法调用

6.2.3 JPLISAgent

6.3 JVMTI 接口

6.3.1 JVMTI 1.0版本

6.3.2 JVMTI 1.1版本

6.5 实现一个native agent
